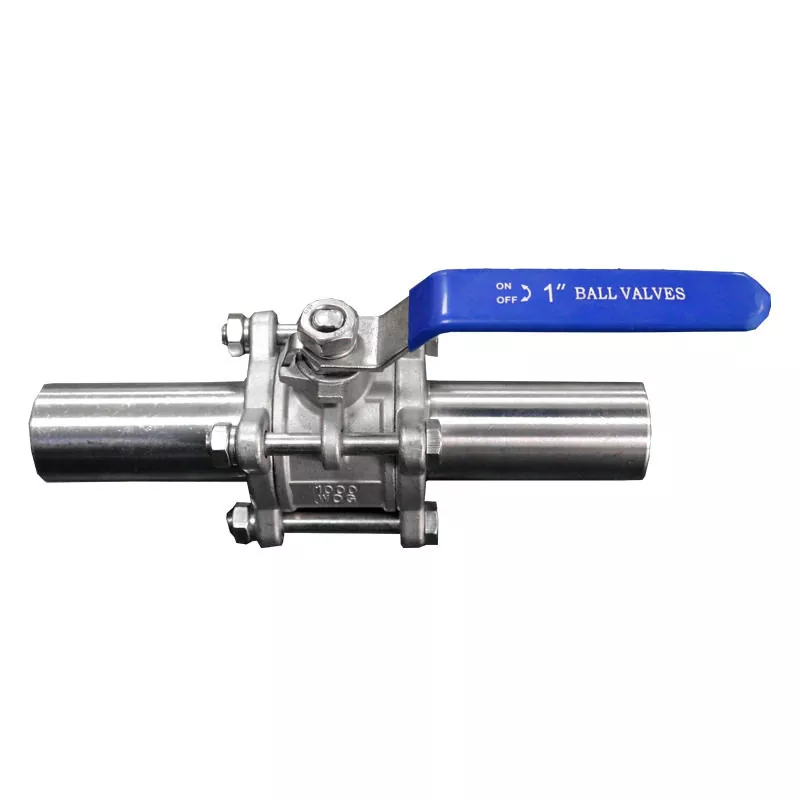

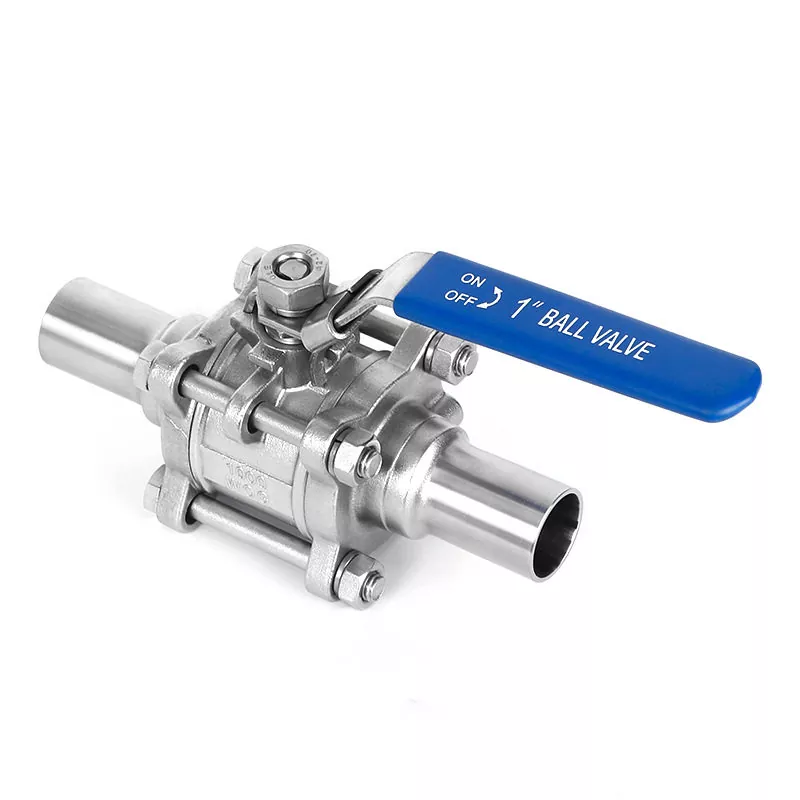

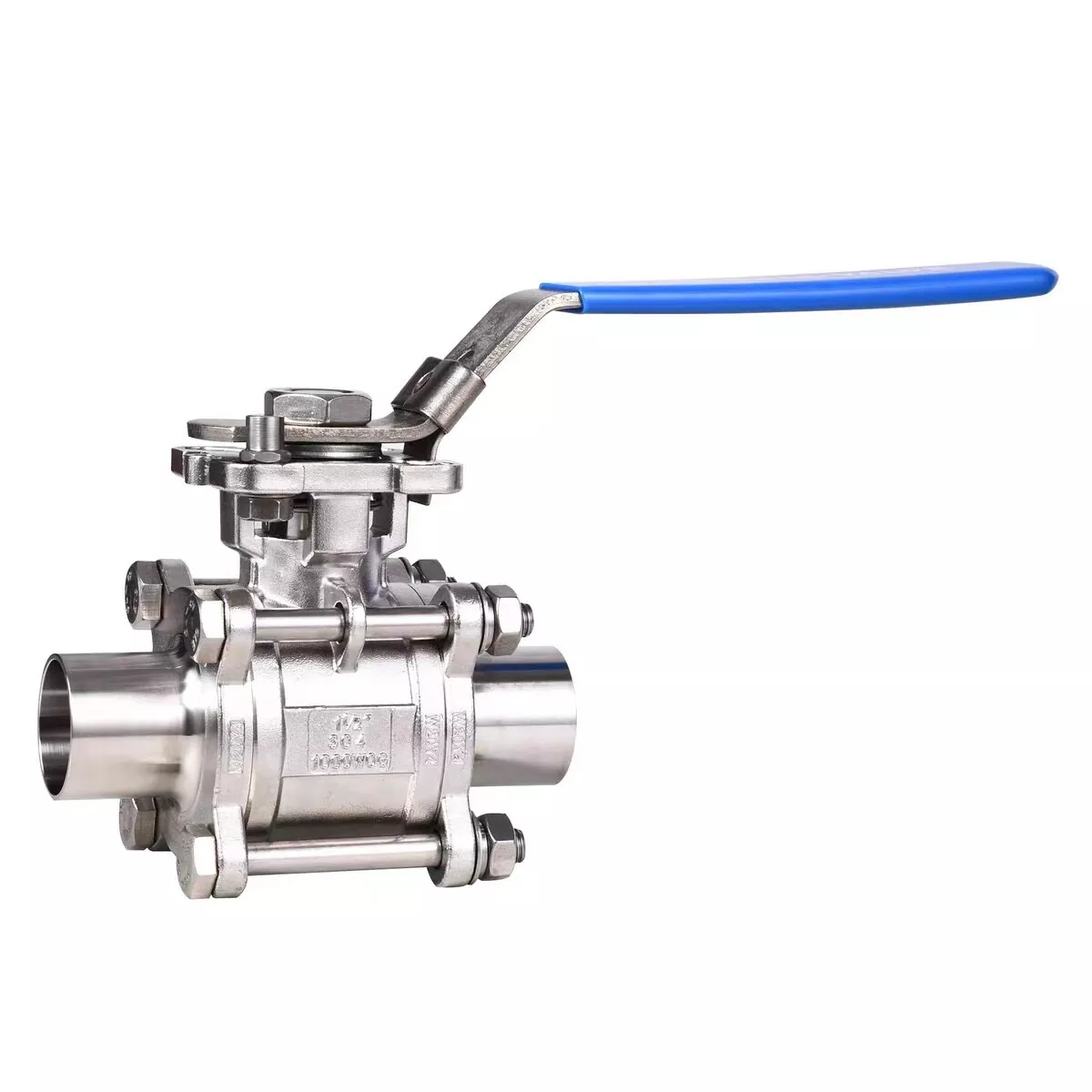

En sanitær kugleventil med fuld boring er en sanitær isolationsventil, der bruger en boret kugle med en flowpassage, der matcher den nominelle rørledningsboring. I modsætning til design med reduceret port minimerer konfigurationen med fuld boring den begrænsning, der skabes af ventilhuset, når ventilen er helt åben.

Den svejste forbindelse giver en permanent forbindelse mellem ventilen og procesrørledningen, hvilket gør denne konfiguration særligt velegnet til sanitære systemer, hvor færre mekaniske samlinger foretrækkes.

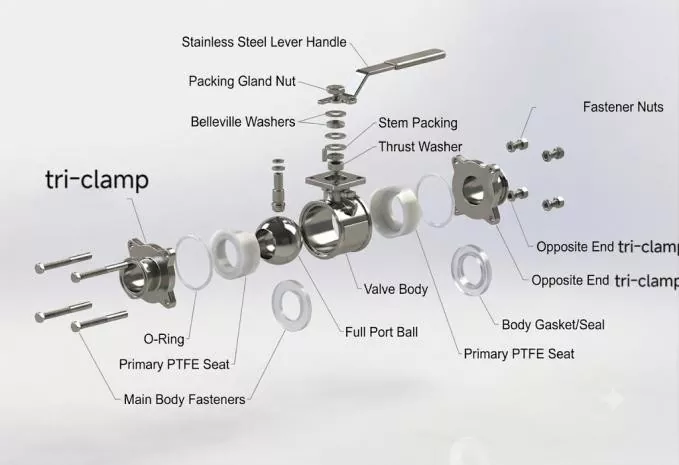

Den grundlæggende konstruktion omfatter:

· Ventilhus i rustfrit stål

· Full-port rustfri stålkugle

· Præcisionsbearbejdet ventilspindel

· PTFE eller modificeret PTFE sæde

· Stængeltætningskomponenter

· Stumsvejseforbindelsesender

· Manuelle, pneumatiske eller elektriske aktiveringsmuligheder

Denne kombination gør ventilen anderledes end en konventionel kugleventil med gevind: fokus er ikke blot på at åbne og lukke ledningen, men på at opretholde en kontinuerlig, rengørbar og lav-begrænsende processtrømningsvej.

Teknisk Parameter Matrix

1. Ventilhuset og Full-Port Design

Kroppen er smedet af enkelt-billet ASTM A351 CF3M (316L) rustfrit stål. Smedning eliminerer den mikroskopiske porøsitet, der er iboende i støbt stål, og forhindrer farlige medier i at udvaskes ind i metalstrukturen. Geometrien med fuld boring betyder, at når ventilen er i helt åben position, kan et piggeværktøj passere jævnt gennem rørledningen til mekaniske rengøringscyklusser.

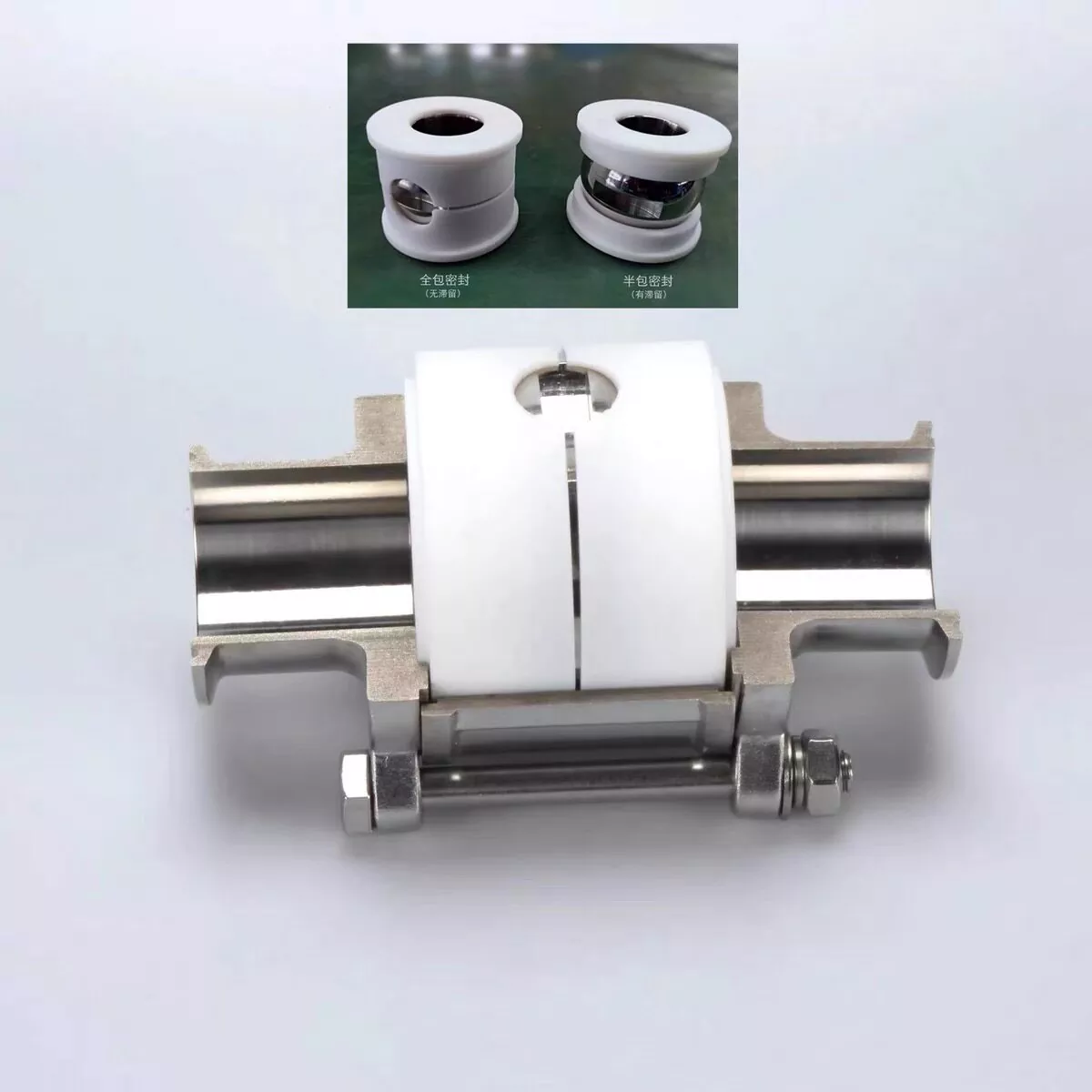

2. Avancerede hulrumsfyldningsforseglingssystemer

Standard kugleventiler efterlader et tilsigtet mellemrum mellem kuglen og ventilhuset. Når væsker passerer igennem, bliver små mængder af produktet fanget i disse døde rum, hvilket fører til bakterievækst og batch-kontamination. Vores sanitære kugleventil med fuld boring bruger tilpassede, præcisionsstøbte hulrumsfyldsæder. Disse sæder udfylder fuldstændigt tomrummet omkring bolden og efterlader ingen steder, hvor resterende væsker kan gemme sig.

3. Præcisionssvejsede ender

Stumsvejseenderne er bearbejdet til nøjagtige tolerancer svarende til globale rørstandarder (ASME BPE Series AM, DIN 11860 Range 2). De udvidede svejsetange sikrer, at varmeudviklingen under orbital TIG-svejsning ikke deformerer eller smelter de interne PTFE-tætninger, hvilket sikrer en sømløs drop-in-pasning til automatiske svejserigge.

[Vores avancerede ventil: hulrum fyldt -> lineær skyllesti -> nul døde zoner]

Aktiveringsmuligheder

Sanitær kugleventilen med fuld boring kan leveres til manuel betjening eller integreres i et automatiseret proceskontrolsystem.

Ved automatiserede installationer bør aktuatoren vælges i henhold til det påkrævede drejningsmoment, driftsfrekvens, styresignal og fejlposition i stedet for blot at tilpasse aktuatoren til den nominelle ventilstørrelse.

Implementering, installation og forholdsregler

Korrekt installation bevarer de mekaniske fordele ved dine ventiler med høj renhed. Følg disse tekniske retningslinjer for at sikre en fejlfri idriftsættelse af systemet:

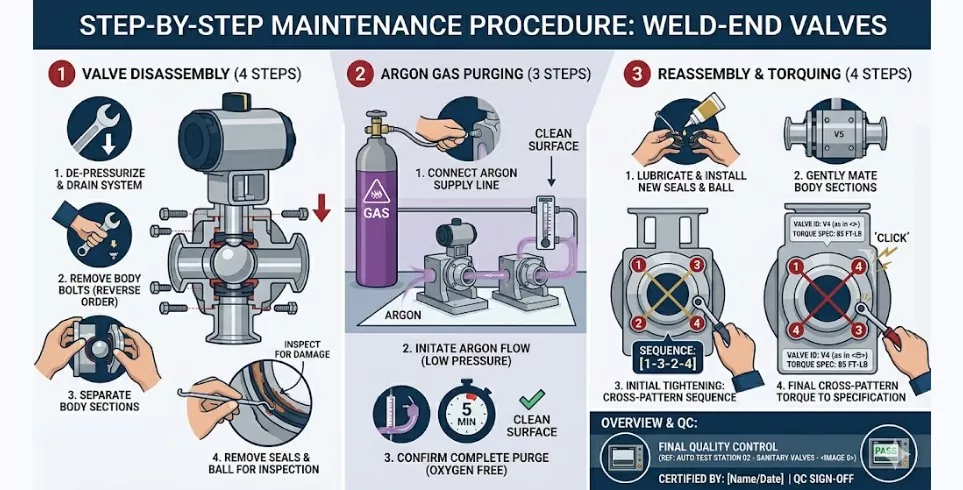

Forberedelse før svejsning: Før automatisk eller manuel TIG-svejsning påbegyndes, skal den svejsede helborings sanitære kugleventil adskilles fuldstændigt for at forhindre, at den høje varme fra lysbuen forvrænger eller brænder de indvendige PTFE-sæder og spindeltætninger. Kun de to endestykker skal klæbes og svejses på rørledningen.

Hvorfor vælge DingYue?

Fleksible forsendelsesmuligheder

Vi håndterer forskellige forsendelsesvægte og volumenkrav dagligt. For eksempel indeholdt en nylig mellemstor ordre i midten af ​​2026 en nettovægt på 890 kg pakket i kompakte forsendelseskartoner. For at maksimere sikkerheden under international luft- og søtransport blev lasten palleteret ved hjælp af standard varmebehandlede kasser, hvilket bringer den samlede bruttovægt til 930 KG og sikrer nem håndtering af standard gaffeltrucks.

Uanset om du har brug for mindre end containerlast (LCL), fuld containerlast (FCL) eller akut luftfragt via store internationale kurerer (DHL, FedEx, UPS), administrerer vores dedikerede logistikteam al eksportdokumentation, toldklareringspapirer og fragtsporing for at sikre en jævn levering til dit anlæg.

FAQ

Hvad er en sanitær kugleventil med fuld boring?

Det er en sanitær kugleventil med en fuld-port flow passage og stumpsvejsede ender designet til permanent installation i hygiejniske eller højrente rørsystemer.

Hvad er fordelen ved en kugleventil med fuld boring?

Et design med fuld boring gør det muligt for den indre kuglepassage at matche rørledningens boring, når den er helt åben, hvilket hjælper med at minimere strømningsbegrænsning sammenlignet med design med reduceret port.

Hvorfor vælge en svejset forbindelse i stedet for en Tri-Clamp-forbindelse?

Svejste forbindelser er velegnede til permanent procesrør, hvor færre aftagelige samlinger foretrækkes. Tri-Clamp-forbindelser er mere bekvemme, når hyppig demontering og vedligeholdelse er påkrævet.

Er ventilen egnet til CIP-systemer?

Den kan bruges i anvendelige CIP-systemer, forudsat at ventilstørrelse, sædemateriale, temperatur, tryk og rengøringskemi er forenelige med de faktiske procesforhold.

Kan ventilen bruges i biofarmaceutiske systemer?

Ja. Anvendelige 316L-konfigurationer, sanitære overfladefinisher og svejsede forbindelser kan specificeres til biofarmaceutiske væskesystemer i henhold til projektets krav.

Er 316L tilgængelig?

Ja. 316L rustfrit stål er tilgængeligt, med 304 rustfrit stål tilbydes til relevante konfigurationer.

Hvilke sædematerialer er tilgængelige?

Tilgængelige muligheder inkluderer PTFE, TFM 1600 og hulrumsfyldt PTFE. Det passende valg afhænger af mediet og driftsbetingelserne.

Kan denne sanitære kugleventil automatiseres?

Ja. Manuelle, pneumatiske og elektriske aktiveringsmuligheder er tilgængelige. Pneumatiske konfigurationer kan leveres som normalt lukkede, normalt åbne eller dobbeltvirkende.

Kan DingYue levere materialecertifikater?

For relevante ordrer kan DingYue levere materialetestrapporter og varmenummersporbarhed for at understøtte materialeverifikation og projektdokumentation.
