Tre-vejs indkapslet klemkugleventil

I sanitære behandlingslinjer påvirker ventildesign direkte rengøringseffektivitet og kontamineringskontrol. Den tre-vejs indkapslede klemkugleventil fra DINGYUE er udviklet med en indkapslet struktur, der hjælper med at reducere væskeretentionsområder og beskytter kritiske tætningsdele under drift. Dens klemmeforbindelse muliggør hurtigere installation og udskiftning sammenlignet med traditionelle gevinddesigns, hvilket gør det nemmere at vedligeholde i hyppigt rengjorte rørledningssystemer. Velegnet til drikkevareproduktion, farmaceutisk udstyr og applikationer med høj renhed i væskecirkulation, denne ventil leverer praktisk flowskiftende ydeevne, mens den understøtter strenge hygiejnekrav.

Omfattende tekniske specifikationer

Hvilken 3-vejs kugleventil har du brug for?

En simpel vejledning til ikke-tekniske indkøbere og indkøbsledere

Begge ventiler gør et godt stykke arbejde med at kontrollere væskeretninger, men de er bygget forskelligt indeni. Her er en enkel opdeling uden jargon, der hjælper dig med at vælge den rigtige til dit budget og dit system.

1. Tre-vejs indkapslet klemkugleventil

Tænk på denne ventil som en vidåben, lige tunnel. Hullet inde i ventilen har nøjagtig samme størrelse som din rørledning.

Max Flow, Zero Resistance: Fordi der ikke er nogen smalle pletter, bevæger væske sig perfekt igennem. Dine pumper skal ikke arbejde ekstra hårdt, og du mister nul tryk.

Bedst til tykke væsker: Hvis din væske er tyk (som sauce, pasta eller gel) eller indeholder bittesmå partikler, er dette dit bedste valg, fordi absolut intet sætter sig fast.

Super nem at rengøre: Da indersiden er helt flad og lige, kan dit rengøringssystem (CIP/SIP) nemt skylle gamle partier ud med nul døde zoner.

Afvejningen: Den tunge firkantede krop bruger mere rustfrit stål af høj kvalitet, hvilket gør det tungere og dyrere.

2. 3-vejs kugleventil med reduceret boring

Inde i denne ventil er den midterste del (kuglen) lidt smallere end dit rør. For at holde alting i bevægelse, byggede vi en jævn, gradvis hældning (som en lille rutsjebane), der forbinder midten med begge ender.

100 % komplet dræning: Det indbyggede skråningsdesign er en livredder. Når du slukker for dit system eller skyller det, glider eventuel resterende væske naturligt ned og drænes helt ud. Ingen rester af vandpytter eller stillestående væske inde i ventilen.

Store besparelser (Højt ROI): Fordi kernedelene er lidt mindre, er ventilen lettere og meget mere budgetvenlig. Det giver dig førsteklasses sanitær ydeevne til en lavere pris.

Bedst til klare væsker og gasser: Perfekt til rent vand, luft, gasser eller datacenterkølevæsker, hvor en lille ændring i flowbredden ikke påvirker ydeevnen.

Hurtig sammenligningstabel

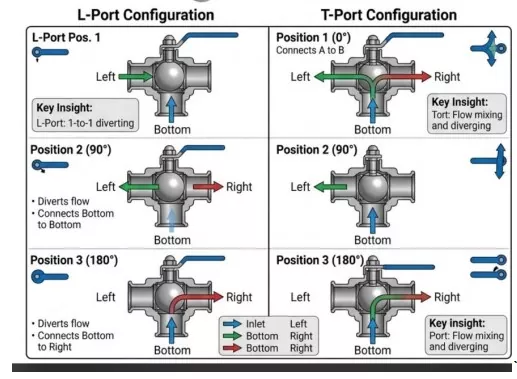

Multi-port ventiler giver ingeniører mulighed for at forenkle komplekse rørnetværk ved at erstatte flere enkelt-retnings ventiler med en enkelt multi-port samling. Den tre-vejs indkapslede klemme tre-vejs indkapslede klemkugleventil fås i to forskellige portkonfigurationer - L-Port eller T-Port - for at imødekomme en bred vifte af procesvæskefordelings- og blandingsbehov.

L-Port-konfiguration (omledningsventil)

L-port-designet bruges primært til at aflede væske fra en enkelt forsyningsledning til en af ​​to alternative retninger. Når håndtaget eller aktuatoren drejer $90^\circ$, skifter den interne strømningsvej rent fra Outlet Port A til Outlet Port B. Det er umuligt at forbinde alle tre porte samtidigt i en L-port konfiguration, hvilket gør det til det ideelle valg til at isolere backup udstyr eller skifte væskeveje mellem to separate lagertanke.

T-Port-konfiguration (blandings- og blandingsventil)

T-port-designet tilbyder ultimativ systemfleksibilitet. Den kan fungere som en omskifterventil, en blandeventil eller en helt åben gennemløbsblok. En T-port ventil kan forbinde alle tre rørledningsporte på én gang, så du kan kombinere to separate processtrømme til en enkelt blandet væskeledning. Derudover giver drejning af ventilkuglen dig mulighed for at isolere individuelle ledninger eller opretholde fuld tre-vejs flow, hvilket giver dine kontrolingeniører fuldstændig fleksibilitet, når de designer komplekse væskenetværk.

Ofte stillede spørgsmål

Q: Hvorfor er et indkapslet sæde nødvendigt for høj renhedsbehandling?

A: Et standard tre-vejs indkapslet klemkugleventilsæde tætner kun omkring ind- og udgangsportene og efterlader et lille åbent mellemrum mellem kuglen og ventilhuset. Procesvæske kan sive ind i dette hulrum og blive stillestående. Et indkapslet sæde fylder helt dette tomme rum og sikrer, at ingen medier kan blive fanget inde i ventilhuset.

Q: Kan denne ventil klare højtemperaturdampsterilisering?

A: Ja. Når de er bygget med vores premium TFM 1600 polymersæder, fungerer vores ventiler pålideligt ved kontinuerlige temperaturer op til $180^\circ\text{C}$, hvilket gør dem fuldt ud kompatible med standard Clean-In-Place (CIP) og Steam-In-Place (SIP) termiske rengøringscyklusser.

Spørgsmål: Er fuld materiale sporbarhed dokumenter inkluderet med forsendelsen?

A: Ja. Hver forsendelse inkluderer omfattende EN 10204 3.1 Materialetestrapporter (MTR'er), der viser den nøjagtige kemiske sammensætning og fysiske testdata for alle rustfri ståldele, hvilket sikrer fuld sporbarhed tilbage til den originale stålsmelte.

Dedikeret eftersalgsservice og garantisupport

Vores forhold til dit team slutter ikke, når forsendelsen forlader vores fabrik. Vi står bag hvert produkt, vi bygger med et omfattende supportsystem designet til at holde dine produktionslinjer kørende:

1）Omfattende garanti: Hver ventil inkluderer en standard 12-måneders strukturel garanti, der dækker materialer og fremstillingskvalitet.

2）Forsendelsesklare reservedele: Vi har et stort lager af udskiftningssædesæt, spindelpakninger og O-ringe på vores lager, hvilket giver os mulighed for at sende vedligeholdelsesdele hurtigt for at minimere dit anlægs nedetid.

3）Responsiv teknisk support: Vores erfarne tekniske supportteam er tilgængeligt via e-mail eller videoopkald for at hjælpe dit team med installationsspørgsmål, aktuatoropsætning eller rutinemæssig vedligeholdelsesfejlfinding.
