Sanitær Tri Clamp skueglas

I mange væskebehandlingssystemer skal operatører kontrollere mediets tilstand uden at stoppe produktionen eller åbne rørledningen. Et hygiejnisk skueglas giver et direkte udsynspunkt, hvilket giver brugerne mulighed for at observere væskeflow, farveændringer, bobler og mulig forurening under drift.

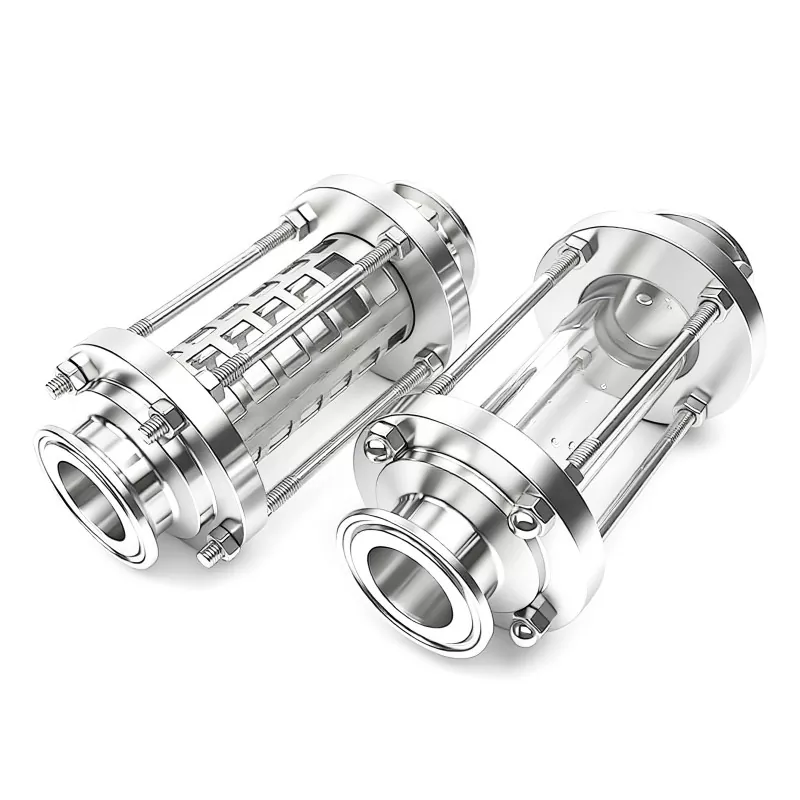

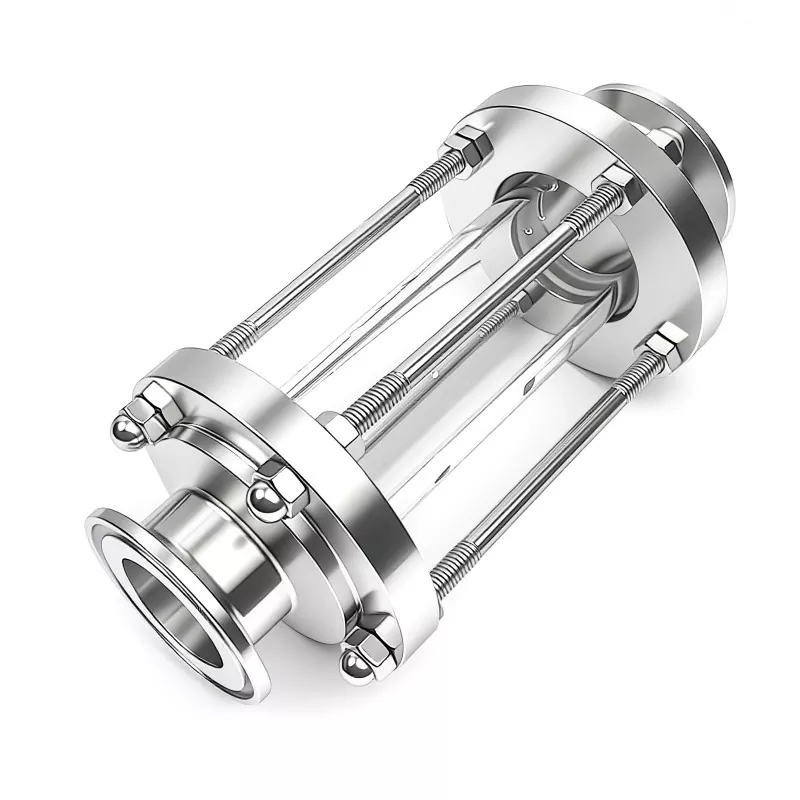

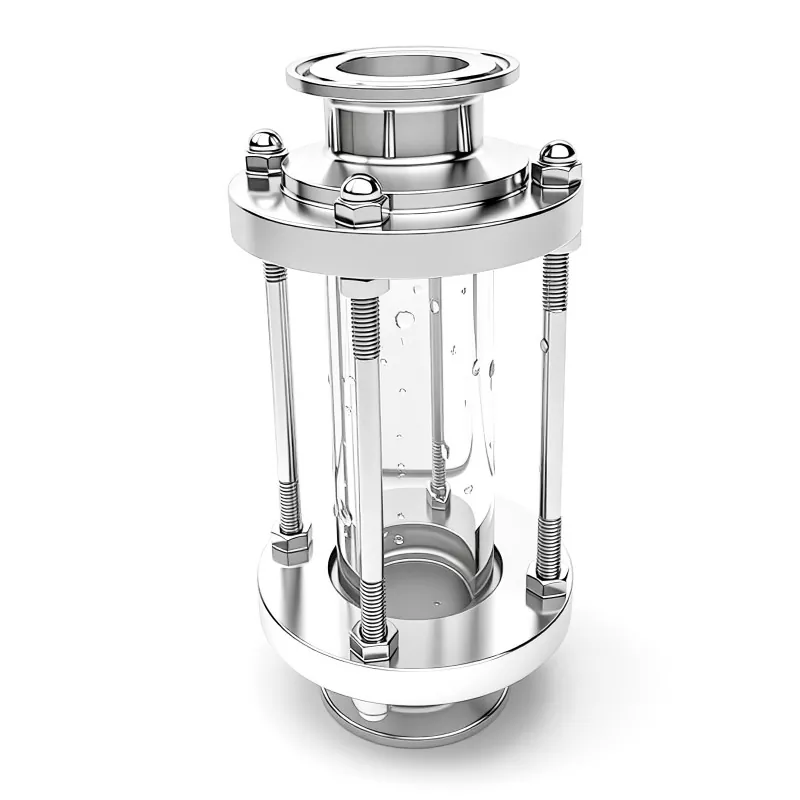

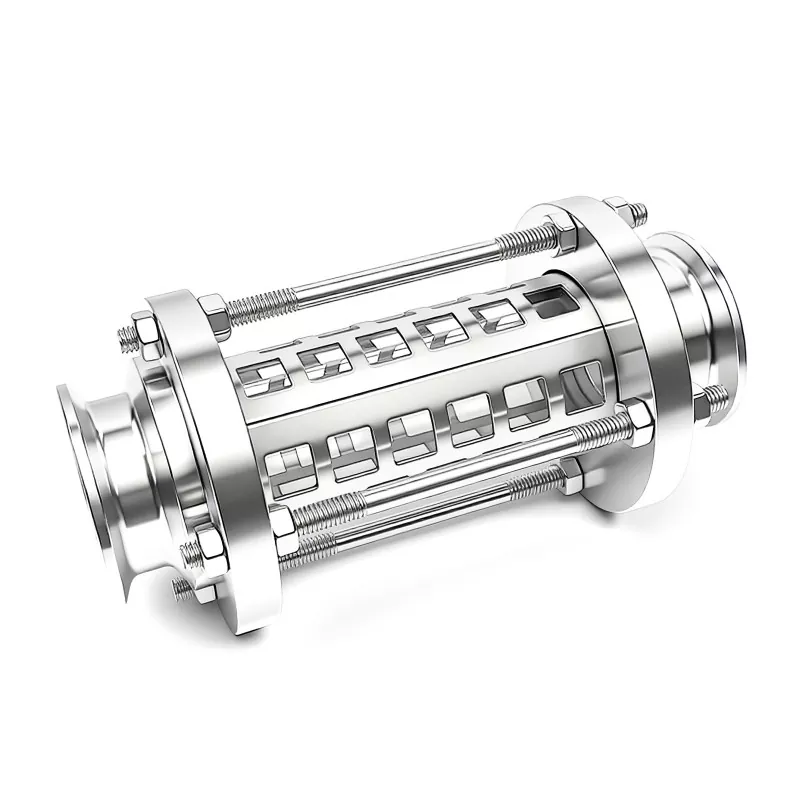

Sanitary Tri Clamp Sight Glass fungerer gennem en forseglet glasvisningssektion installeret mellem to sanitære rørledningsforbindelser. Huset i rustfrit stål holder borosilikatglasset sikkert, mens pakningssystemet skaber en hygiejnisk tætning mellem glasset og forbindelsesdelene. Med Tri-Clamp-forbindelser i begge ender kan enheden hurtigt fjernes til rengøring, inspektion eller udskiftning uden kompliceret adskillelse.

DINGYUE skueglas, der fås i 304 og 316L rustfrit stål, er fremstillet til applikationer, hvor rengøringsevne, korrosionsbestandighed og pålidelig visuel inspektion er påkrævet.

Sanitær Tri Clamp skueglas vs almindeligt skueglas

Tekniske specifikationer

Kernedesignfunktioner

Tydelig observation uden nedlukning af rørledningen

Den gennemsigtige borosilikatglassektion gør det muligt for operatører at kontrollere væskeforholdene direkte under drift. Ændringer i væskeudseende, strømningsstabilitet eller luftbobler kan hurtigt identificeres uden at åbne systemet.

Tri-Clamp-struktur for hurtigere vedligeholdelse

I modsætning til faste forbindelsesdesign tillader Tri-Clamp-strukturen, at skueglasset kan fjernes ved at udløse klemmen. Dette reducerer vedligeholdelsestiden ved rengøring, udskiftning af tætninger eller inspektion af indvendige forhold.

Hygiejnisk indre strømningsvej

Den indvendige overflade er bearbejdet og poleret for at reducere tilbageholdelse af rester. Den jævnere strømningsvej hjælper med at minimere områder, hvor produktaflejringer eller forurenende stoffer kan samle sig.

Fleksible konfigurationsmuligheder

Forskellige pakningsmaterialer, forbindelsesstørrelser og rustfri stålkvaliteter er tilgængelige for at matche forskellige væskekarakteristika og driftsbetingelser.

Pålidelig glas- og tætningsstruktur

Et skueglas skal håndtere både visuel inspektion og kontinuerligt tryk fra rørledningen. DINGYUE bruger højstyrke borosilikatglas med god termisk stødmodstand for at forbedre holdbarheden under temperaturændringer og rengøringscyklusser.

Tætningssystemet er designet omkring præcisionsmatchede glas-, paknings- og rustfri stålkomponenter. Tilgængelige pakningsmaterialer såsom EPDM, PTFE, silikone og FKM giver kunderne mulighed for at vælge passende tætningsydelse i henhold til forskellige medier og driftsmiljøer.

Før forsendelse inspiceres hvert skueglas for dimensionsnøjagtighed, tætningstilstand, materialekvalitet og overfladefinish for at sikre stabil ydeevne efter installation.

Hvordan vælger man det rigtige Sanitære Tri Clamp skueglas?

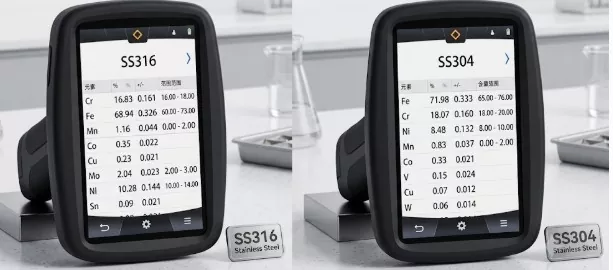

1. Vælg materiale i henhold til væsketilstanden

Materialekvaliteten påvirker korrosionsbestandighed og levetid.

304 rustfrit stål er almindeligt valgt til generelle mad- og drikkevaresystemer.

316L rustfrit stål foretrækkes, når rørledningen håndterer ætsende medier, farmaceutiske væsker eller applikationer med høj renhed.

2. Match skueglasstørrelsen med din eksisterende rørledning

Den korrekte størrelse bør baseres på sanitetsrørets OD og Tri-Clamp-standard, snarere end kun den nominelle rørstørrelse.

Inden du bestiller, bekræft:

· Rørets udvendige diameter

· Specifikation af klemme

· Installationsplads

3. Vælg det rigtige pakningsmateriale

Forskellige væsker kræver forskellige tætningsmaterialer.

EPDM er velegnet til vandbaserede og generelle procesvæsker.

PTFE giver bedre kemikalieresistens til krævende applikationer.

FKM vælges ofte til miljøer med højere temperatur eller oliekontakt.

Ansøgninger

Forarbejdning af mejeri og drikkevarer

Bruges til at kontrollere væskeudseende, strømningstilstand og unormale partikler under overførsel af mælk, juice og drikkevarer.

Farmaceutisk og bioteknologi

Anvendes i rene væskesystemer, hvor visuel overvågning og hygiejnisk vedligeholdelse er påkrævet.

Fødevareforarbejdning

Hjælper operatører med at overvåge produktflow og opretholde stabile produktionsforhold.

Produktion af kosmetik og personlig pleje

Velegnet til at observere væskeoverførsel, blandingsprocesser og rørledningsforhold.

Væskekølesystemer med høj renhed

Anvendes i specialiserede kølekredsløb til at overvåge kølevæskecirkulationen og identificere unormale strømningsforhold.
