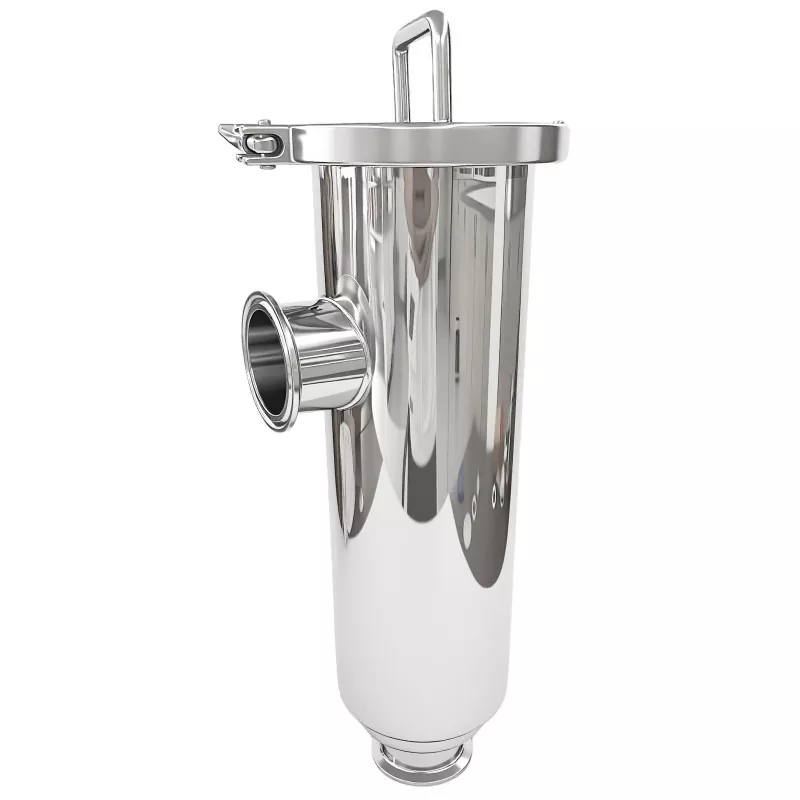

Vinkel Type Tri Clamp Si

Optimer dit rørledningslayout med vores Angle Type Tri Clamp Strainer Det unikke 90-graders indløbs-/udløbsdesign passer perfekt ind i trange rum eller hjørner, mens det sikrer fremragende filtrering og lavt tryktab. Højpoleret rustfrit stål sikrer ingen produktopbygning.

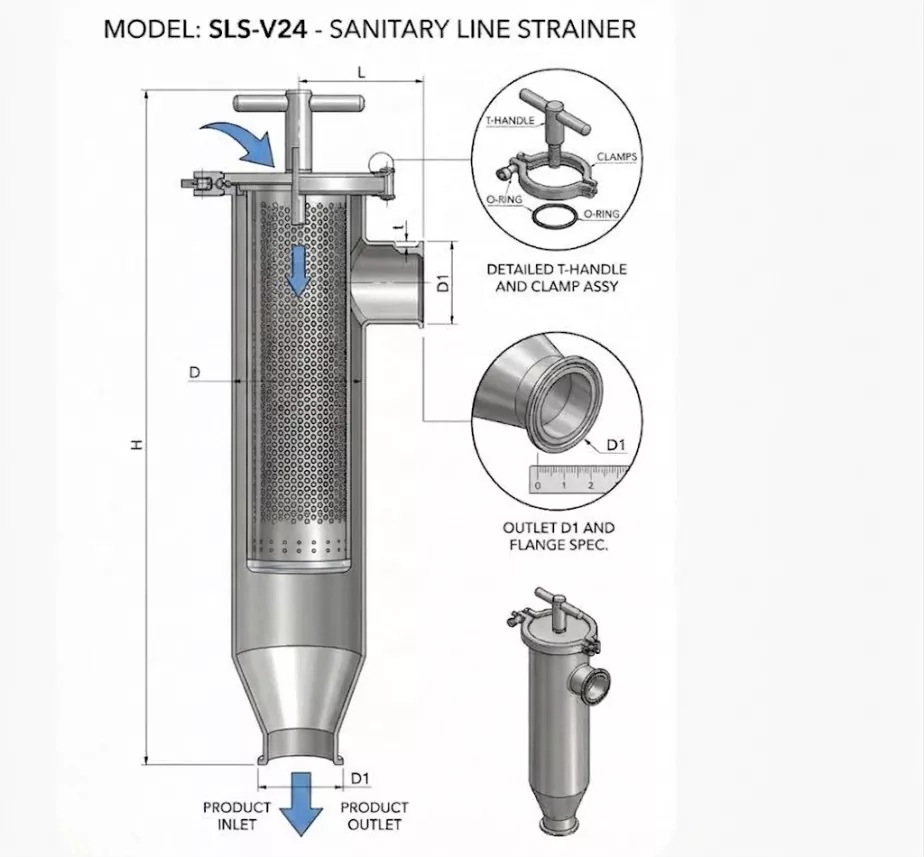

Teknisk specifikation

Kompakt 90° filtreringsdesign til hygiejnisk procesrør

I kompakte sanitære rørsystemer er installationspladsen omkring pumper, tanke og procesudstyr ofte begrænset. Traditionelle lige strainer kræver normalt yderligere albuer eller fittings for at fuldende rørledningslayoutet, hvilket øger installationens kompleksitet og vedligeholdelsespunkter.

DINGYUE Angle Type Tri Clamp Strainer kombinerer filtrering og 90-graders flowretningsændring i ét integreret design. Sideindløbs- og lodrette udløbskonfigurationer hjælper ingeniører med at optimere tætte rørledningslayouts, mens de giver pålidelig partikelfjernelse til hygiejniske væskesystemer.

Fremstillet af SS304 eller SS316L rustfrit stål, denne sanitære si har en glat indvendig overflade, aftageligt filterelement og tri-klemmeforbindelse for hurtig inspektion og rengøring. Det anvendes i vid udstrækning i fødevareforarbejdning, farmaceutiske systemer, drikkevareproduktion, væskehåndtering med høj renhed og væskekøling, hvor der kræves rent flow og nem vedligeholdelse.

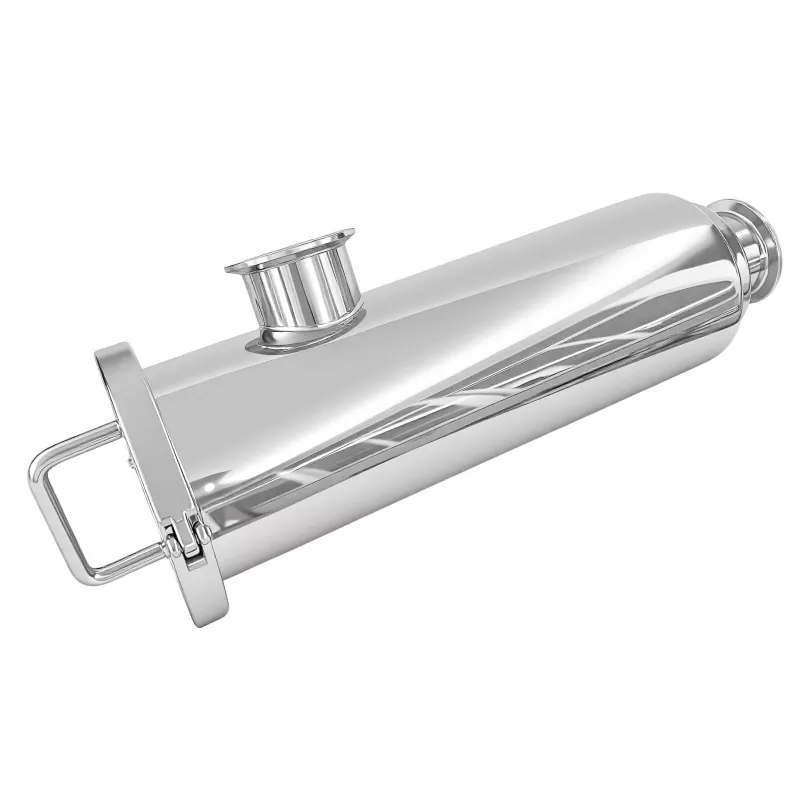

Pladsbesparende 90° design til forenklet rørledningsinstallation

Rørledningsarrangement kan blive udfordrende, når udstyrsforbindelser er placeret tæt på vægge, rammer eller andre komponenter. En konventionel inline-si kan kræve ekstra albuer, hvilket øger antallet af tilslutningspunkter og potentielle vedligeholdelsesområder.

90-graders vinkelstrukturen gør det muligt for silen at omdirigere væskestrømmen, mens den filtrerer partikler på samme tid.

De vigtigste fordele omfatter:

· Reduceret installationsplads sammenlignet med kombinationer af lige si

· Færre ekstra albuer og fittings kræves

· Nemmere integration i kompakte udstyrslayouts

· Velegnet til pumpeindløbsbeskyttelse og skridmonterede systemer

For udstyrsproducenter og systemintegratorer hjælper dette design med at forenkle rørlayout uden at gå på kompromis med filtreringsydelsen.

Hygiejnisk rustfri stålkonstruktion til håndtering af ren væske

DINGYUE Angle Type Tri Clamp Strainer er designet til applikationer, hvor væskerenhed og materialepålidelighed er vigtig.

Tilgængelige materialer inkluderer:

· SS304 (1.4301)

· SS316L (1.4404)

De indvendige overflader er præcisionsbehandlede for at minimere produkttilbageholdelse og understøtte hygiejnisk drift. Den glatte rustfri stålkonstruktion hjælper med at reducere forureningsrisici og giver langsigtet korrosionsbestandighed i krævende procesmiljøer.

Til farmaceutiske, fødevarer og applikationer med høj renhed spiller materialesporbarhed og overfladekvalitet en vigtig rolle for at opretholde ensartede produktionsstandarder.

Nem filteradgang reducerer nedetid ved vedligeholdelse

Regelmæssig rengøring er afgørende for enhver filtreringskomponent. Et svært tilgængeligt filterhus kan øge nedetiden og komplicere rutinemæssig vedligeholdelse.

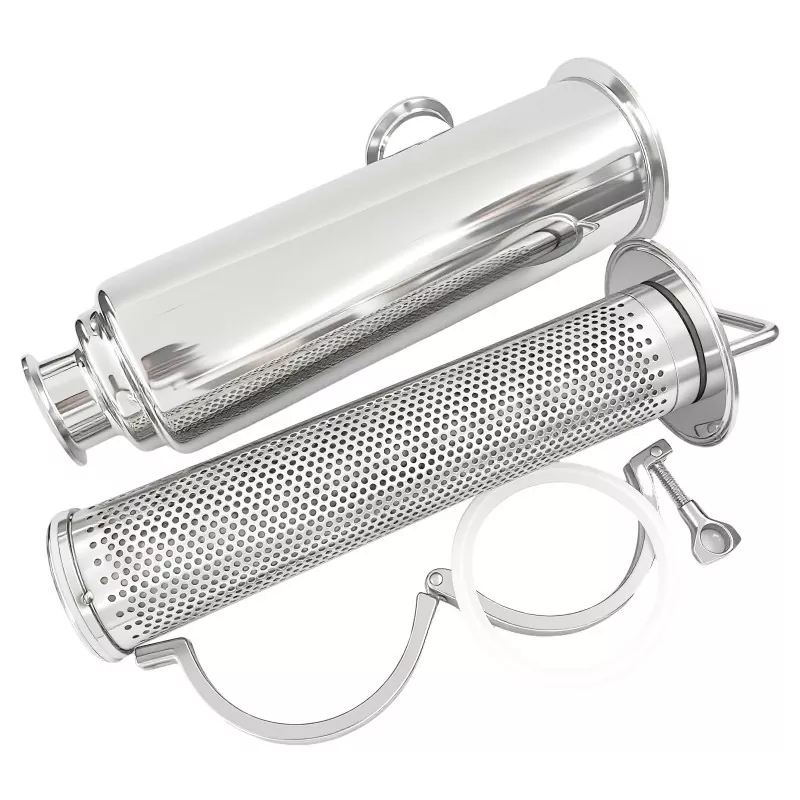

Angle Type Tri Clamp Strainer er designet med et aftageligt filterelement, der gør det muligt for operatører at gennemføre inspektion og rengøring effektivt.

Vedligeholdelsesfordelene omfatter:

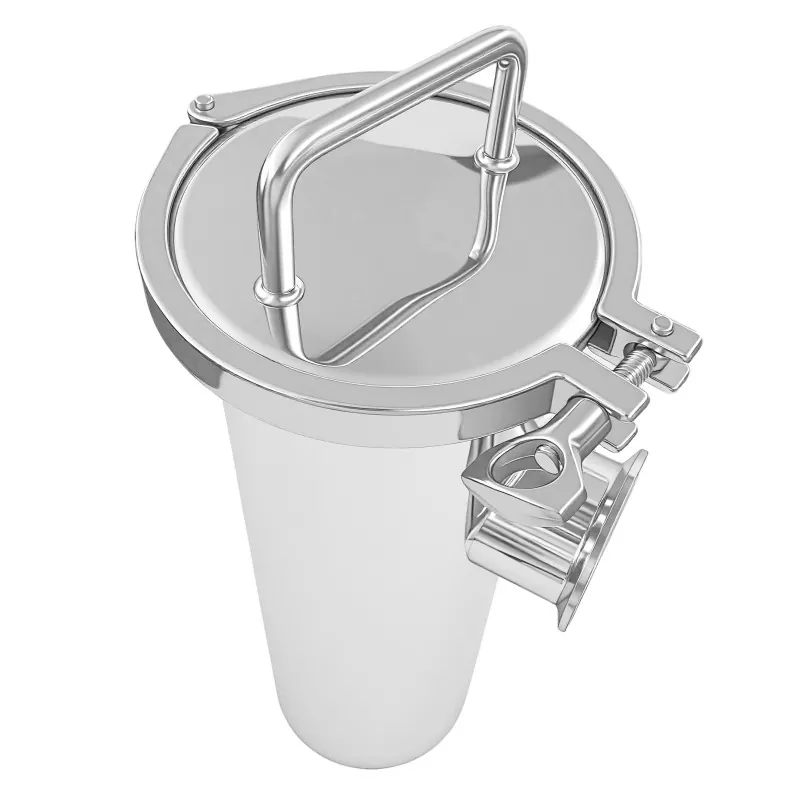

· Tri klemmeforbindelse til hurtig adskillelse

· Fjernelse af filterskærm uden at udskifte hele enheden

· Enkel rengøring under rutinemæssig vedligeholdelse

· Kompatibel med manuel rengøring og CIP-procedurer

Installation af trykovervågningspunkter før og efter silen kan hjælpe operatører med at identificere stigende differenstryk og planlægge rengøring, før det påvirker procesflowet.

Fleksible filtreringsmuligheder til forskellige proceskrav

Forskellige produktionssystemer kræver forskellige filtreringsniveauer afhængigt af væskekarakteristika og krav til udstyrsbeskyttelse.

DINGYUE leverer tilpassede filterelementer efter applikationsbehov:

· Skærm med kile i rustfrit stål

· Perforeret plade med trådnetdug

· Forskellige mesh- og mikronvurderinger

Tilgængelige filtreringsmuligheder:

· 30 mesh

· 50 mesh

· 100 mesh

· 200 mesh

· 300 mesh

Tilpassede filterspecifikationer er tilgængelige for projekter, der kræver specifik partikelfjernelsesydelse eller strømningsforhold.

OEM-tilpasning til udstyrsproducenter

Forskellige behandlingssystemer kræver ofte forskellige tilslutningsstørrelser, filterklassificeringer og installationsdimensioner.

DINGYUE tilbyder tilpasningssupport, herunder:

· Tilpassede mesh- eller mikronklassificeringer

· Specielle forbindelsesdesign

· OEM-dimensioner

· Tilpassede overfladefinisher

· Projektbaserede komponentløsninger

Vores ingeniørteam arbejder sammen med udstyrsproducenter, entreprenører og distributører for at udvikle sanitære filtreringskomponenter, der er egnede til specifikke applikationer.

Ofte stillede spørgsmål

Q1: Hvordan er denne model sammenlignet med en inline- eller Y-type si?

A: Mens en inline-si holder røret lige, og en Y-si håndterer diagonalt flow, omdirigerer en vinkel-type triclamp-si væsken 90 grader, hvilket gør den perfekt til hjørneinstallationer, hvor pladsen er begrænset.

Q2: Kan jeg bestille tilpassede maskestørrelser til specifikke væskeviskositeter?

A: Ja, vi tilbyder en bred vifte af mikron-klassificeringer og mesh-konfigurationer, der er skræddersyet til dine specifikke procesbehov, uanset om det er til lette væsker eller højviskose pastaer.

Spørgsmål 3: Koster den vinkel-type triclamp-si mere end en standard lige si?

Svar: De oprindelige omkostninger for en vinkel-type si er lidt højere på grund af dens 90-graders fabrikerede krop. Men fordi den kan erstatte en 90-graders rørknæ i dit system, sparer den dig for omkostningerne ved at købe en ekstra fitting, hvilket gør den til en yderst omkostningseffektiv løsning til rørledningshjørner.

Spørgsmål 5: Er pakningerne til din vinkel-type triclamp strainer FDA godkendt?

Svar: Ja. Alle pakninger, der leveres med vores vinkelfiltre (silikone, EPDM eller FKM) er 100 % FDA-kompatible (FDA 21 CFR 177.2600). De er fuldt certificeret til sikker brug i fødevarer, mejeriprodukter, drikkevarer og farmaceutiske forarbejdninger.

Spørgsmål 6: Hvad er den største fordel ved en 90-graders vinkelsi i et rørlayout?

Svar: Den største fordel er pladsbesparelse og lavt tryktab. Den ændrer strømningsretningen med 90 grader, mens den filtrerer væsken, så du kan installere den direkte ved hjørner eller pumpeindløb. Det gør det også muligt at trække filterskærmen ud fra siden uden at afbryde hovedrørledningen.

Pålidelige hygiejniske filtreringskomponenter fra DINGYUE

Med erfaring inden for sanitære ventiler, fittings og væskekontrolkomponenter med høj renhed, leverer DINGYUE filtreringsløsninger designet til krævende procesmiljøer.

Fra kompakte rørsystemer til store industrielle projekter hjælper vores Vinkeltype Tri Clamp Strainer kunder med at opretholde en renere væskecirkulation, forenkle installationen og forbedre langsigtet systempålidelighed.
