19MPX Clamp X Schedule 10S svejseadaptere

Industrielle rør- og sanitetssystemer følger ofte forskellige dimensionelle standarder. Et rør, der ser ud til at have samme nominelle størrelse, kan have forskellige vægtykkelser og indvendige diametre, hvilket skaber problemer med justering under installationen.

DINGYUE 19MPX-adaptere løser dette misforhold ved at kombinere en Tri-Clamp-forbindelse på den ene side med en Schedule 10S-svejseende på den anden. Den indre overgang er bearbejdet for at reducere pludselige ændringer i flowarealet, hvilket gør den velegnet til systemer, hvor renlighed, flowstabilitet og langsigtet pålidelighed er vigtige.

Nøglespecifikationer

Hvorfor vælge 19MPX?

Når man bygger et væskekølingsdatacenter eller et sanitetsvæskesystem, står ingeniører ofte over for en skjult fælde: Industrielle rør og sanitære ventiler taler ikke det samme sprog.

Selvom de begge er mærket som "2 tommer", er deres faktiske indvendige diametre helt forskellige. Hvis du tvinger dem sammen ved hjælp af en standard lige ferrule:

"Speed ​​Bump"-effekten: En skarp, takket indre afsats dannes inde i røret.

Bakterie-/affaldsfælden: Væske vil smække ind i denne væg og skabe turbulens, stillestående døde zoner og en grobund for bakterier eller kølevæskeaffald. Dit CIP-system (Clean-In-Place) vil ikke være i stand til at skylle det ud.

Løsning: 19MPX's Smooth Taper

Det er netop derfor, smarte ingeniører vælger 19MPX Weld Adapter.

I stedet for en skarp klippe har 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERE en præcisionsbearbejdet tilspidset indre hældning (intern affasning). Det fungerer som en glat motorvejsrampe:

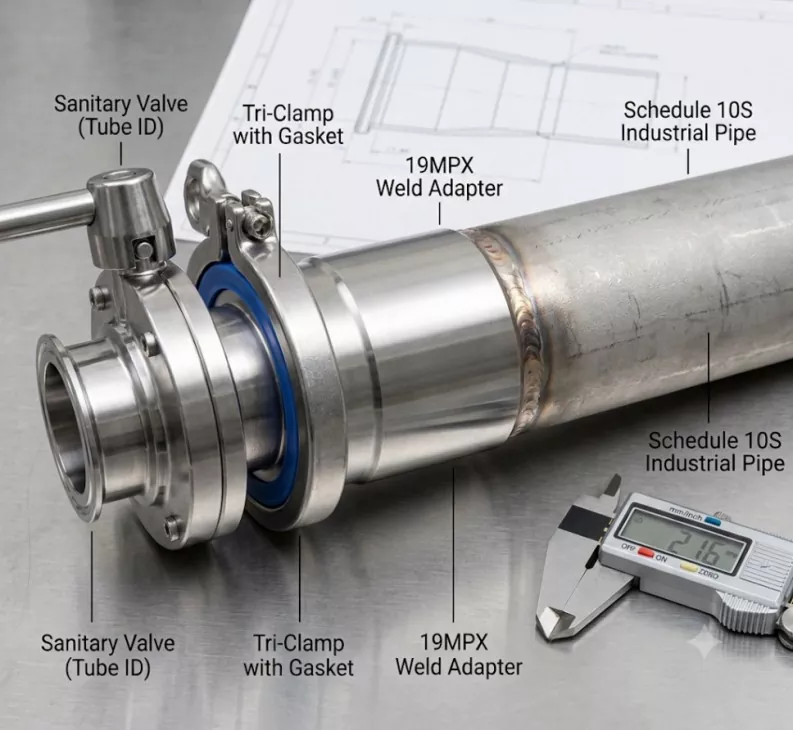

På svejseenden (højre): Det matcher perfekt den tykke væg og brede ID på dit Schedule 10S industrirør.

På klemmeenden (venstre): Den tilspidser jævnt indvendigt for at matche standard sanitetsrør-ID for dine ventiler, pumper eller udstyr.

Resultatet: 100 % fri for dødpladser. Perfekt laminært flow. Fuldt i overensstemmelse med 3-A sanitære standarder.

Hvorfor væskekølingsindustrien er afhængig af  19MPX CLAMP X SCHEDULE 10S SVEJSEADAPTERE

Hvis du bygger eller leverer et næste generations væskekølingsdatacenter, er 14WMX og 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERE ikke kun komponenter – de er systemsikkerhedsforanstaltninger.

1) Den ultimative bro mellem højtryk og hurtig vedligeholdelse

Opsætningen: Hovedkølesløjfer og kølefordelingsenheder (CDU'er) kræver kraftige, tykvæggede Schedule 10S rustfri stålrør for at håndtere konstant tryk og garantere årtiers lækagefri drift.

Udfordringen: De faktiske serverracks, manifolds og kontrolventiler har brug for Tri-Clamp-forbindelser (hurtig frakobling), så teknikere kan udføre hurtig vedligeholdelse eller bytte uden værktøj.

Løsningen: 14WMX og 19MPX adaptere har en kraftig industriel svejseende på den ene side og en præcision sanitær klemme på den anden, der sømløst forbinder disse to helt forskellige rørverdener.

2). Maksimering af floweffektivitet og sænkning af PUE (strømforbrugseffektivitet)

Problemet: Når du tvinger et tykt industrirør til at møde en tyndere sanitetsventil, skabes en skarp indre "klippe" eller afsats. Denne uoverensstemmelse forårsager alvorlig væsketurbulens og massive trykfald, hvilket tvinger dine kølevæskepumper til at arbejde hårdere og spilder energi.

 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERE Fordel: Med sin præcisionsbearbejdede indvendige tilspidsede hældning fungerer 19MPX som en glat motorvejsrampe. Det guider kølevæsken fejlfrit gennem overgangen, eliminerer turbulens, minimerer flowmodstanden og holder datacentrets energieffektivitet (PUE) optimeret.

Kvalitetskontrol og ruhed

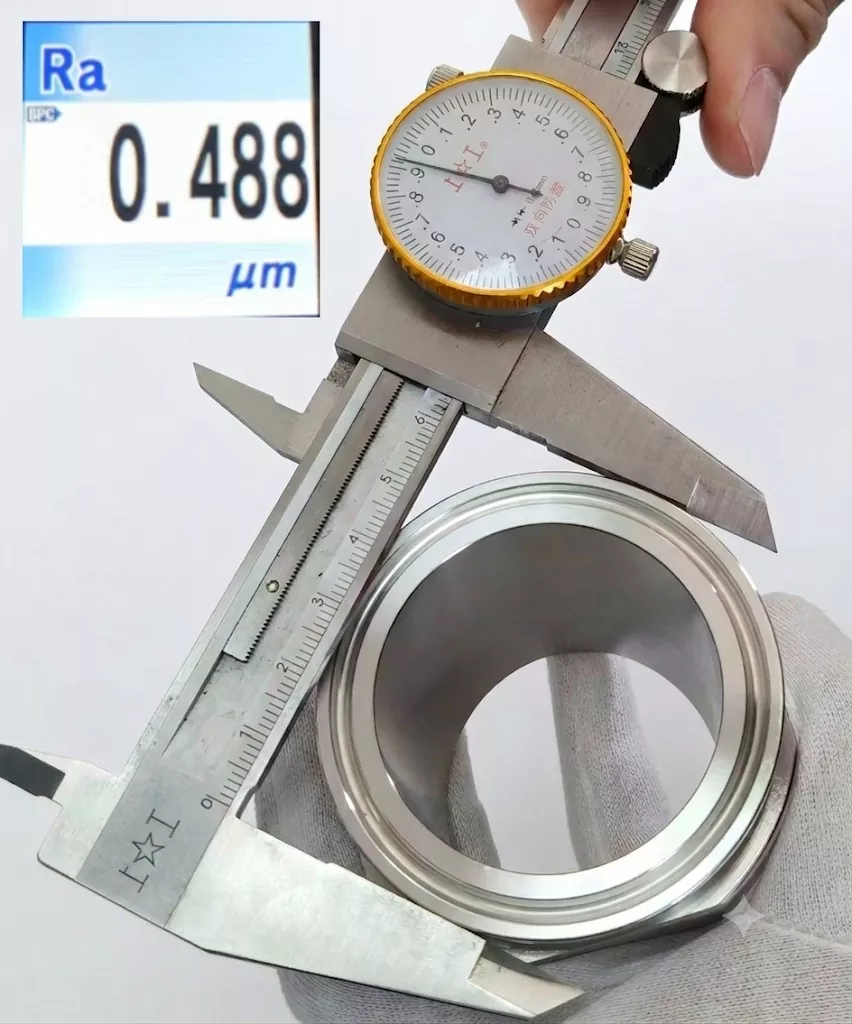

Kvalitetsfremstilling kræver streng verifikation. Når de er færdige, passerer vores produkter gennem strenge QC-kontrolpunkter. Vi verificerer kritiske dimensioner - højde, ID og OD - sammen med indre overfladeruhed (garanteret Ra < 0,8 µm). Kun fuldt kompatible enheder afsendes. Stol på os for præcisionsfremstillede dele, der overgår industriens forventninger.

FAQ

Hvorfor er der brug for en 19MPX-adapter, når begge rør har samme nominelle størrelse?

Fordi sanitetsslanger og Schedule 10S-rør bruger forskellige dimensionelle standarder. Adapteren hjælper med at skabe en ordentlig overgang mellem deres faktiske udvendige og indvendige dimensioner.

Hvad er forskellen mellem 19MPX og en standard Tri-Clamp-adapter?

En standardadapter må kun forbinde to ender mekanisk. 19MPX fokuserer på intern flowovergang og hjælper med at reducere pludselige diameterændringer mellem forskellige rørsystemer.

Kan 19MPX bruges i væskekølesystemer?

Ja. Den er velegnet til CDU-systemer og kølesløjfer, hvor Schedule-rør skal forbindes med Tri-Clamp-baserede komponenter.

Hvilke materialer er tilgængelige?

DINGYUE tilbyder 304 og 316L rustfrit stål muligheder. 316L er almindeligvis valgt til høj renhed og korrosionsfølsomme applikationer.

Kan svejseendemålene tilpasses?

Ja. DINGYUE kan tilpasse svejseendedimensioner, klemstørrelser, overfladefinisher og andre specifikationer i henhold til projektets krav.

Hvilke dokumenter kan leveres?

Materialecertifikater, varmenummersporbarhed og inspektionsrapporter er tilgængelige for projekter, der kræver dokumentation.
