28WB sanitær stødsvejsning True Wyes

Rørledningsforgreningsdesign kan direkte påvirke strømningskonsistens, trykstabilitet og overordnet systemeffektivitet. I modsætning til standardforgreningsfittings med skarpere flowændringer skaber vores 28WB Sanitary Butt Weld True Wyes en mere gradvis overgang mellem tre rørledningssektioner, hvilket hjælper væsker med at bevæge sig gennem systemet med mindre forstyrrelser.

Fremstillet i henhold til sanitære tekniske krav og ASME BPE-standarder, er dette armatur fremstillet af højkvalitets rustfrit stål med præcise dimensioner for pålidelig stødsvejsning. Den permanente svejsede forbindelse hjælper med at skabe en ren, sikker rørledningsstruktur, hvilket gør den velegnet til applikationer såsom farmaceutiske proceslinjer, bioteknologisk udstyr, fødevareproduktionssystemer og avancerede væskekølingsnetværk.

Specifikationer & detaljer

Hvorfor dette design er afgørende i CDU'er

Denne "Y-formede tee"-konfiguration er primært designet til optimeret flowfordeling og systemafbalancering.

1）Optimeret flowdynamik: I et komplekst kølesystem som en CDU er det afgørende at få en lige stor mængde væske til hver komponent. Hvis du har flere kølesløjfer, skaber en lineær manifold en ujævn fordeling.

2）Ensartet flow: Et symmetrisk Y-kryds sikrer, at det indkommende flow er perfekt opdelt og fordelt. Dette giver ensartet, ensartet flowhastighed og konstant væsketryk til alle sekundære ledninger, hvilket er afgørende for en afbalanceret drift af højtydende elektronik.

Lav turbulens: De glatte, vinklede grene reducerer turbulensen og energitabet, der kan opstå ved barske 90-graders kryds, hvilket forbedrer pumpens effektivitet og reducerer systemstøjen.

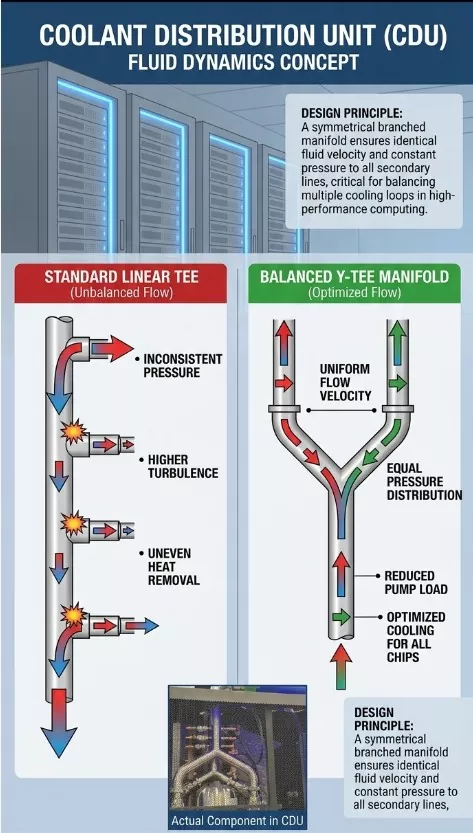

Visuel sammenligning: Flowfordelingsmanifolder

Venstre: Viser en standard lineær manifold, hvor flowet bliver gradvist svagere, hvilket fører til ujævn afkøling.

Til højre: Viser den optimerede Y-tee manifold, som skaber perfekt symmetrisk, ensartet flow til alle udgange.

Lateral Tee vs. True Y-Tee

Mange mennesker forveksler disse to, fordi de begge ligner et "Y". Men de dirigerer dine væsker meget forskelligt. Sådan vælger du den rigtige til dit rørlayout.

Hurtig sammenligning  Lateral Tee VS True Y-Tee

1. Lateral Tee - "The Highway Exit"

Sådan fungerer det: Tænk på dette som en motorvej med en frakørselsrampe. Hovedtrafikken fortsætter ligeud uden afbrydelser, mens en lille del af trafikken kører ud i en svag vinkel.

Hvorfor bruge det: Hvis du har en hovedledning, der løber gennem dit anlæg, og du bare skal trykke ind i den for at fodre en mindre tank eller station ved siden af, er dette dit valg. Det giver et meget jævnere flow end en standard $90^\circ$ T-Tee.

Bedst til: Tilføjelse af bypass-ledninger eller prøveudtagningsledninger langs et hovedrør.

2. True Y-Tee — "The Fork in the Road"

Sådan fungerer det: Tænk på en gaffel i vejen, hvor hovedvejen ender, og du skal vælge venstre eller højre. Det deler flowet perfekt ned på midten i to symmetriske baner.

Hvorfor bruge det: Hvis du skal fodre to identiske tanke eller gærbrinks med nøjagtig samme hastighed, har du brug for en True Y-Tee. Fordi det er perfekt symmetrisk, sikrer det afbalanceret tryk og lige strømningshastighed til begge grene.

Bedst til: Ens opdeling, symmetriske påfyldningslinjer eller sammenlægning af to separate linjer til ét hovedafløb.

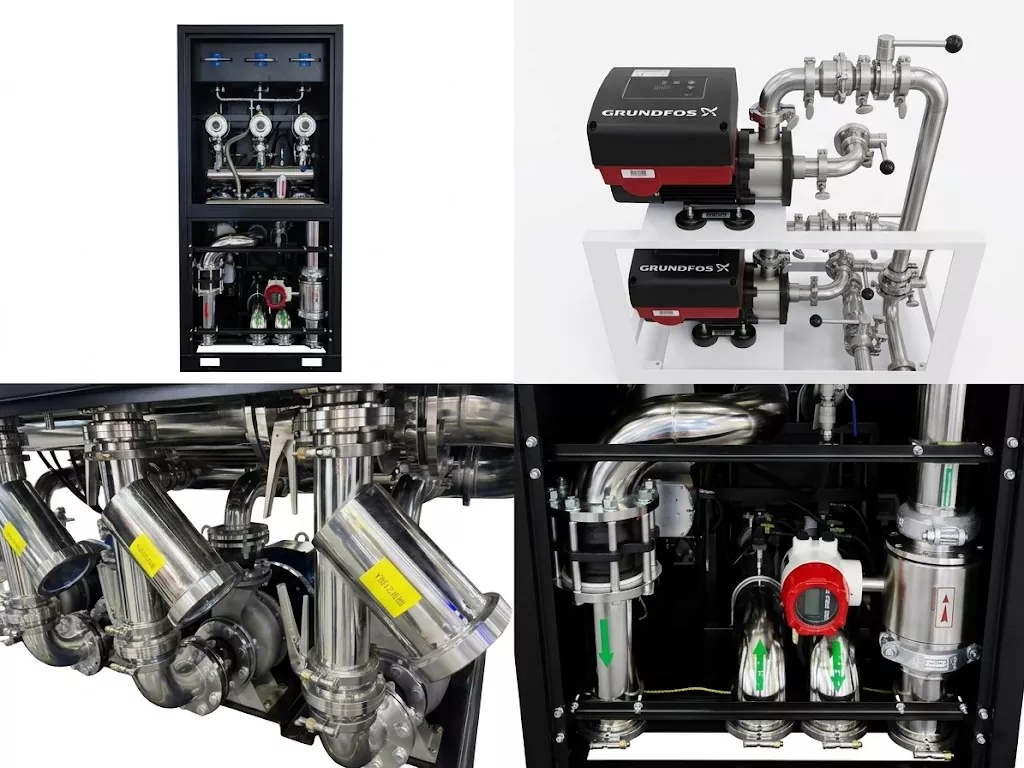

Udbredt i CDU

Vores førsteklasses sanitære ventiler og rørfittings er bygget til højtydende kølefordelingsenheder. De hjælper med at holde væsken kørende jævnt og sikkert gennem kritiske kølesløjfer. Fremstillet af rustfrit stål af højeste kvalitet forhindrer de lækager og beskytter følsom elektronik. Nem at installere og bygget til at holde, vores dele er det ideelle valg til moderne datacenter væskekølesystemer.
