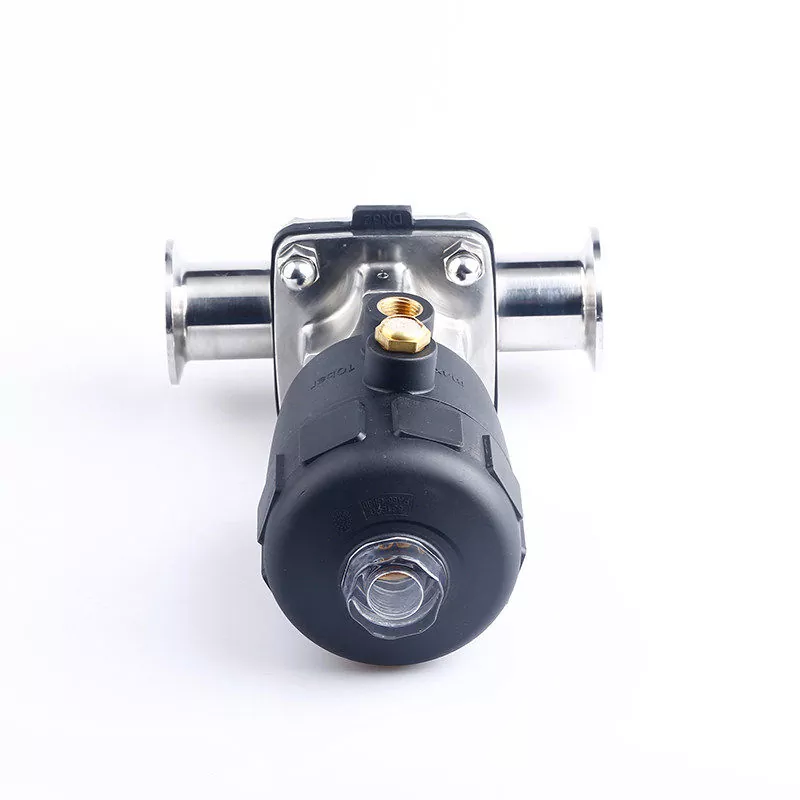

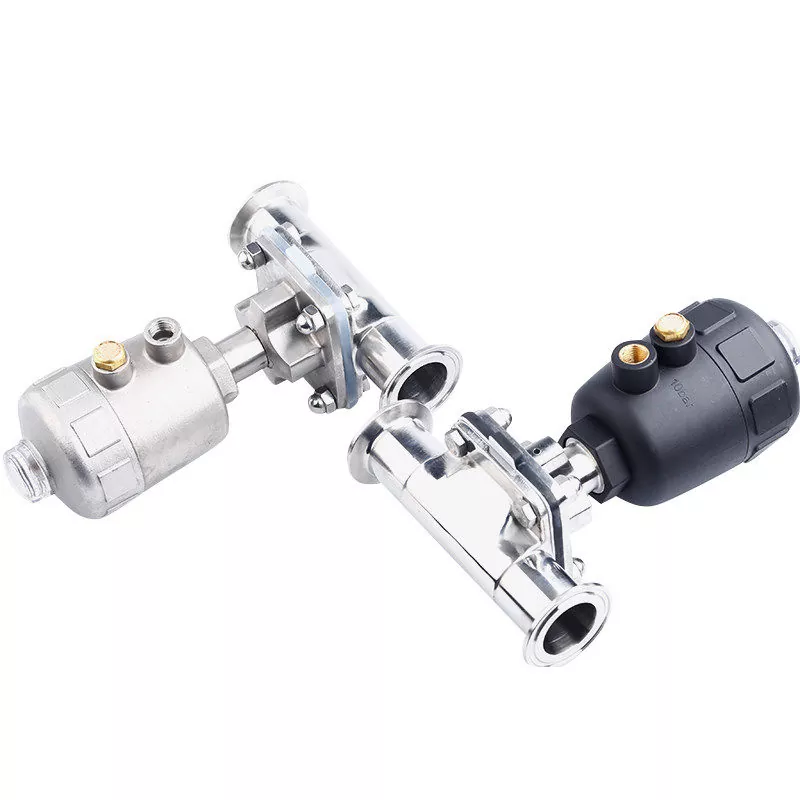

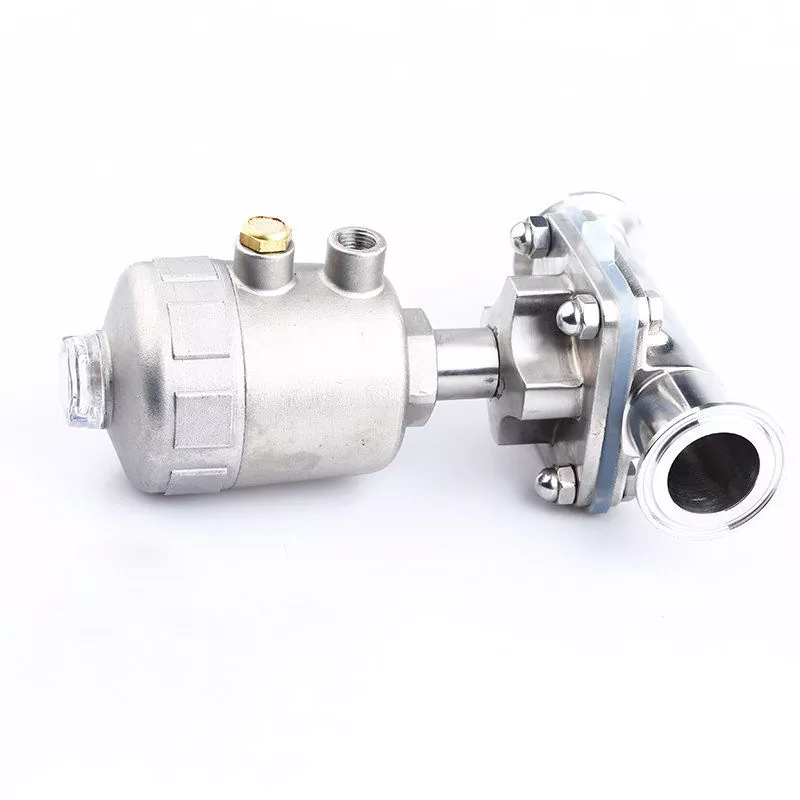

Pneumatisk membranventil

DINGYUE pneumatiske membranventil er udviklet til proceslinjer, hvor nøjagtig flowjustering og streng renlighed er lige så vigtigt. Drevet af en pneumatisk aktuator muliggør den automatisk åbning og lukning, mens den opretholder jævn mediekontrol uden manuel betjening. Den rustfri stålkonstruktion, det hygiejniske membrandesign og den nemme at vedligeholde struktur gør den velegnet til sterilt behandlingsudstyr, CIP-systemer og kølesløjfer med høj renhed i avancerede faciliteter. Hver ventil er fremstillet under streng kvalitetskontrol for at understøtte ensartet ydeevne i krævende industrielle miljøer.

Specifikationsdetaljer

Hvordan fungerer en pneumatisk aktuator?

En pneumatisk aktuator bruger trykluft til at styre åbningen og lukkebevægelsen af ​​en ventil, og erstatter manuel betjening med automatisk styring. I et membranventilsystem genererer aktuatoren den kraft, der kræves for at bevæge membranen op eller ned, hvilket tillader præcis væskeafspærring og flowregulering.

Arbejdsmekanismen er baseret på tre hovedkomponenter:

· Luftkammer – Modtager trykluft og omdanner lufttrykket til mekanisk kraft.

· Stempel – Bevæger sig under lufttryk for at drive ventilspindlen.

· Fjedersamling – Giver returkraft i enkeltvirkende aktuatorer.

Til sanitære applikationer er den enkeltvirkende, normalt lukkede aktuator almindeligvis valgt, fordi den giver automatisk afbrydelsesbeskyttelse, når lufttilførslen afbrydes.

Enkeltvirkende normalt lukket aktuator arbejdsproces

1. Ingen lufttilførsel: Ventil lukket position

Når der ikke tilføres trykluft, forbliver den indvendige fjeder i sin udstrakte position og skubber aktuatorskaftet nedad.

Den nedadgående kraft presser membranen tæt mod ventilsædet, holder den pneumatiske membranventil lukket og forhindrer mediestrøm.

Dette normalt lukkede (NC) design giver en fejlsikker funktion. Hvis produktionslinjen taber lufttrykket uventet, vender ventilen automatisk tilbage til den lukkede position, hvilket hjælper med at forhindre lækage, produkttab og forureningsrisici i følsomme processer.

2. Lufttilførsel aktiveret: Ventilåbningsposition

Når styresystemet sender et driftssignal, kommer trykluft ind i aktuatorkammeret og skaber tryk på stemplet.

Luftkraften skubber stemplet opad, mens den komprimerer fjederen inde i aktuatoren. Når stemplet bevæger sig, løfter den tilsluttede spindel membranen væk fra tætningsfladen, hvilket tillader væske at strømme gennem rørledningen.

Denne automatiske drift muliggør hurtigere respons, fjernbetjening og ensartet ventilbevægelse i produktionssystemer, der kræver hyppig cykling.

3. Lufttilførsel frigivet: Ventil vender tilbage til lukket position

Når trykluften slippes ud, falder trykket inde i aktuatorkammeret.

Uden lufttryk, der holder stemplet på plads, vender fjederen tilbage til sin oprindelige tilstand og skubber stemplet og frempinden nedad. Membranen bevæger sig tilbage på ventilsædet, lukker ventilen og stopper væskestrømmen.

Denne automatiske nulstillingsfunktion sikrer, at ventilen vender tilbage til en sikker lukket position efter hver driftscyklus.

Dobbeltvirkende aktuator

En dobbeltvirkende aktuator fungerer anderledes end et fjederretur-design. I stedet for at bruge en returfjeder, er den afhængig af trykluft, der tilføres til begge sider af stemplet.

· Åbning: Luft kommer ind i det nederste kammer og skubber stemplet opad for at åbne ventilen.

· Lukning: Luft kommer ind i det øvre kammer og skubber stemplet nedad for at lukke ventilen.

Fordi begge bevægelser er drevet af lufttryk, kan dobbeltvirkende aktuatorer give hurtigere åbnings- og lukkehastigheder uden modstand fra en fjeder. De er velegnede til automatiserede systemer, hvor kontinuerlig lufttilførsel er tilgængelig og hurtig ventilrespons er påkrævet.

Valg af den rigtige aktuator til dit system

Enkeltvirkende aktuatorer foretrækkes til sanitære processer, hvor sikkerhedsafbrydelse er vigtig, mens dobbeltvirkende aktuatorer ofte vælges til højfrekvent automatisering, der kræver hurtigere drift.

Det rigtige valg af aktuator afhænger af faktorer som systemdesign, lufttilgængelighed, driftsfrekvens og processikkerhedskrav.

Produktionsproces

· Præcisionssmedning: Vi bruger rustfrit stål af høj kvalitet til at smede det pneumatiske membranventilhus.

· Højpræcisionsbearbejdning: Vi bruger CNC-maskiner til at forme flowbanen og polere den indvendige overflade til en spejlfinish. Dette skaber et dødbensfrit design, der er let at rengøre.

· Membranproduktion: "Hjertet" af den pneumatiske membranventil er en sammensat membran (PTFE + gummi). Den er designet til at være kemikaliebestandig og meget fleksibel til langtidsbrug.

· Strenge test: Alle dele samles i et rent rum og består højtrykstest for at sikre nul lækage.

Hvorfor kræves der forskellige typer sanitetsventiler?

I et sanitetsvæskesystem gør ventiler meget mere end blot at starte eller stoppe flowet. Forskellige produktionsprocesser involverer forskellige mediekarakteristika, hygiejnekrav, trykforhold og rengøringsprocedurer. En ventil, der er egnet til steril farmaceutisk produktion, er muligvis ikke det rigtige valg til en drikkevareoverførselslinje eller et højviskøst produktsystem.

Det er derfor, industrier bruger forskellige design af sanitære ventiler. Hver struktur er udviklet til at løse specifikke procesudfordringer, balancering af renhed, floweffektivitet, vedligeholdelseskrav og driftssikkerhed.

1. Sanitære membranventiler – til kritiske hygiejneanvendelser

I farmaceutiske, bioteknologiske og andre processer med høj renhed er forebyggelse af kontaminering førsteprioritet. Sanitære membranventiler er designet til disse applikationer, hvor selv små mængder tilbageholdte medier kan påvirke produktkvaliteten.

Membranen skaber en forseglet adskillelse mellem ventilmekanismen og procesvæsken. Denne struktur reducerer områder, hvor væske kan forblive fanget og gør ventilen lettere at rengøre gennem CIP- eller SIP-procedurer. Til overførsel af sterile medier, rensede vandsystemer og følsomme biologiske processer giver membranventiler en pålidelig løsning til opretholdelse af procesintegritet.

Sammenlignet med andre ventildesigns foretrækkes membranventiler generelt til renlighed frem for kraftig flowhåndtering. De er mere velegnede til moderate trykforhold og applikationer, hvor hygiejnekontrol er vigtigere end maksimal flowkapacitet.

2. Hygiejniske sommerfugleventiler – til effektiv væskeoverførsel med store mængder

Fødevare-, drikkevare- og mejeriproduktionslinjer kræver ofte bevægelse af store mængder væske gennem rørledninger hver dag. I disse applikationer er sanitære sommerfugleventiler udbredt, fordi de giver effektiv flowkontrol med en enkel og kompakt struktur.

Det lette design gør dem praktiske til større rørstørrelser, mens den hurtige kvart-drejning muliggør hurtig åbning og lukning under produktions- og rengøringscyklusser. De er almindeligvis installeret på lagertanke, overførselsrørledninger og CIP-systemer, hvor pålidelig drift og nem vedligeholdelse er vigtige.

Sammenlignet med membranventiler tilbyder sommerfugleventiler et mere økonomisk valg til sanitetsrør med stor diameter. Skiven forbliver dog inde i strømningspassagen under drift, hvilket kan skabe en lille strømningsmodstand. Til ultrarene applikationer, der kræver den lavest mulige risiko for væskeophobning, kan andre ventildesigns være mere egnede.

3. Sanitære kugleventiler – til håndtering af høj-flow og viskøse medier

Ikke alle sanitære systemer håndterer væsker med lav viskositet såsom vand. Mange fødevarer og industrielle processer involverer tykkere produkter, herunder sirupper, saucer, koncentrater og andre tyktflydende materialer, der kræver jævn og ubegrænset strømning.

Sanitære kugleventiler er designet med en fuld-port strømningsvej, der tillader medier at passere igennem med minimalt tryktab, når de er helt åbne. Dette gør dem velegnede til applikationer, hvor opretholdelse af floweffektivitet og håndtering af tykkere materialer er vigtige overvejelser.

Sammenlignet med sommerfugleventiler giver kugleventiler en mere åben strømningskanal og bedre ydeevne til krævende medieoverførsel. Traditionelle kugleventilstrukturer kan dog indeholde indre hulrum, hvor resterende væske kan samle sig. For strenge hygiejniske applikationer er korrekt ventildesign, overfladebehandling og rengøringsprocedurer afgørende for at opretholde systemets renhed.

Valg af den rigtige sanitetsventil til din anvendelse

Den rigtige sanitetsventil afhænger af de faktiske krav til processen, herunder typen af ​​medie, renhedsniveau, rørledningsstørrelse, driftstryk og rengøringsmetode.

· Farmaceutiske og biobehandlingssystemer prioriterer sædvanligvis forebyggelse af kontaminering og steril drift.

· Mad-, drikke- og mejerilinjer kræver ofte effektiv flowkontrol til overførsel af store mængder.

· Produkter med høj viskositet kan kræve ventiler med jævnere og mindre begrænsede strømningsveje.

DINGYUE leverer et komplet udvalg af sanitære ventilløsninger, herunder sanitære sommerfugleventiler, sanitære kugleventiler og hygiejniske membranventiler, der hjælper kunder med at vælge passende flowkontroludstyr til farmaceutiske, fødevareforarbejdnings-, halvleder- og væskekølingsapplikationer.
