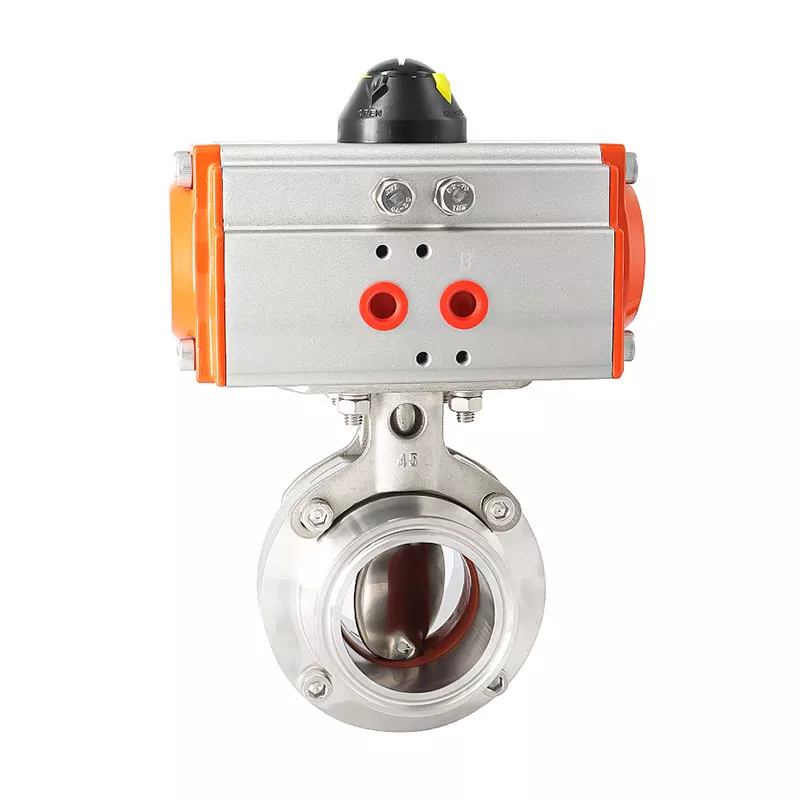

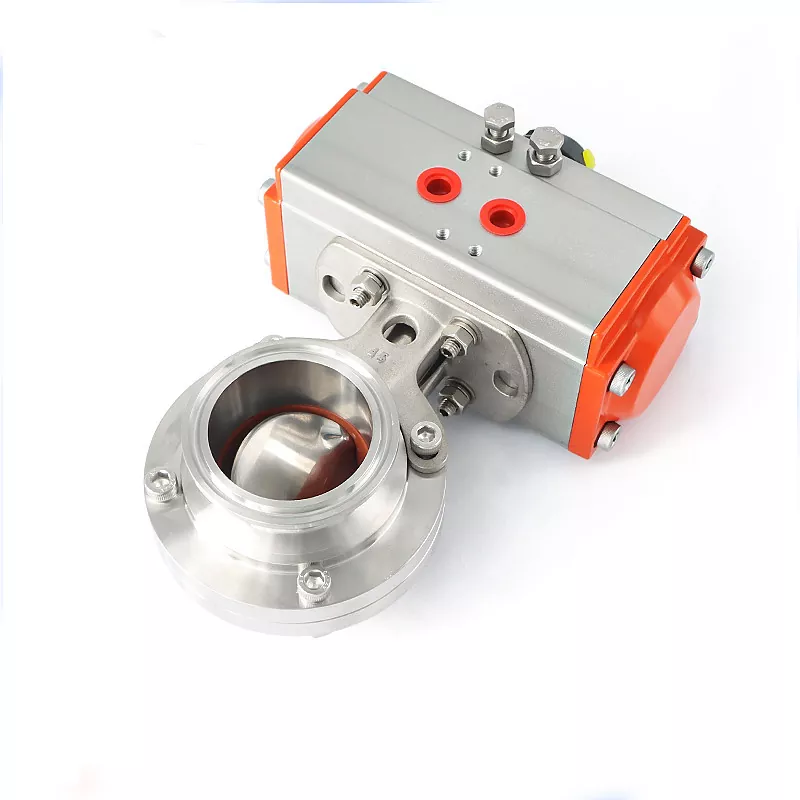

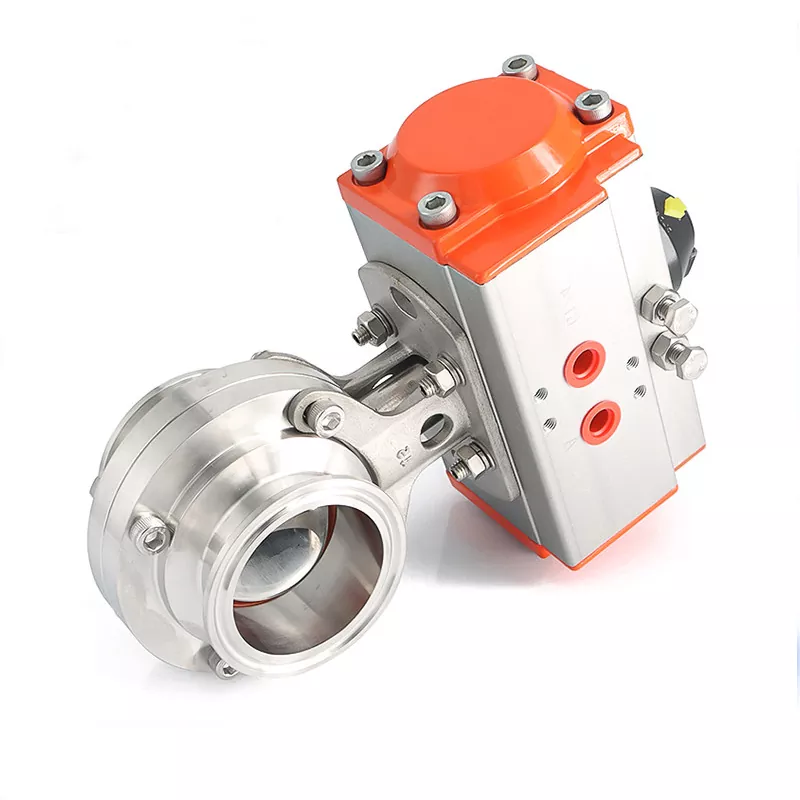

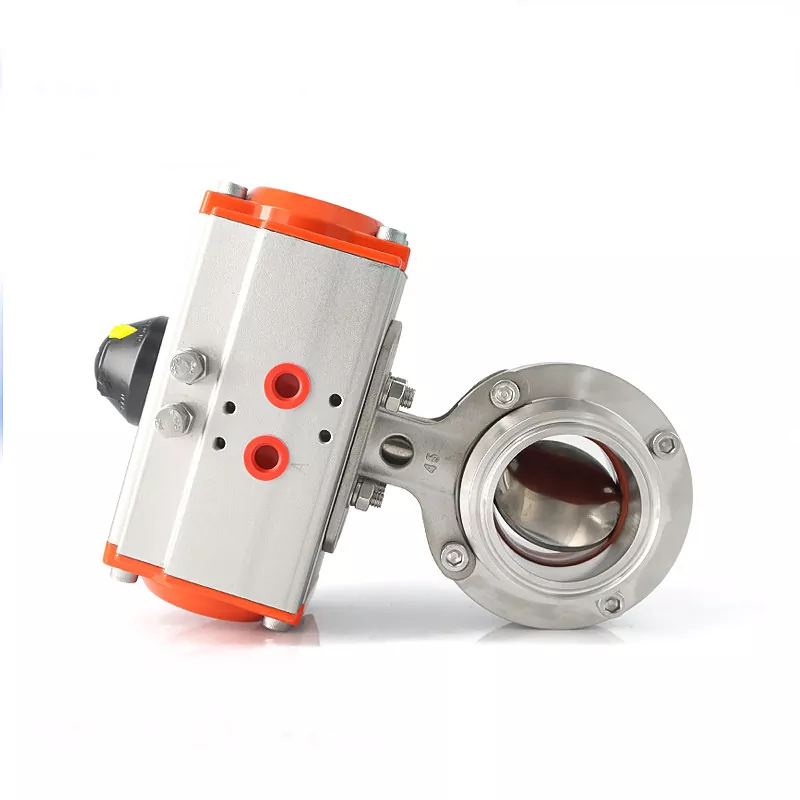

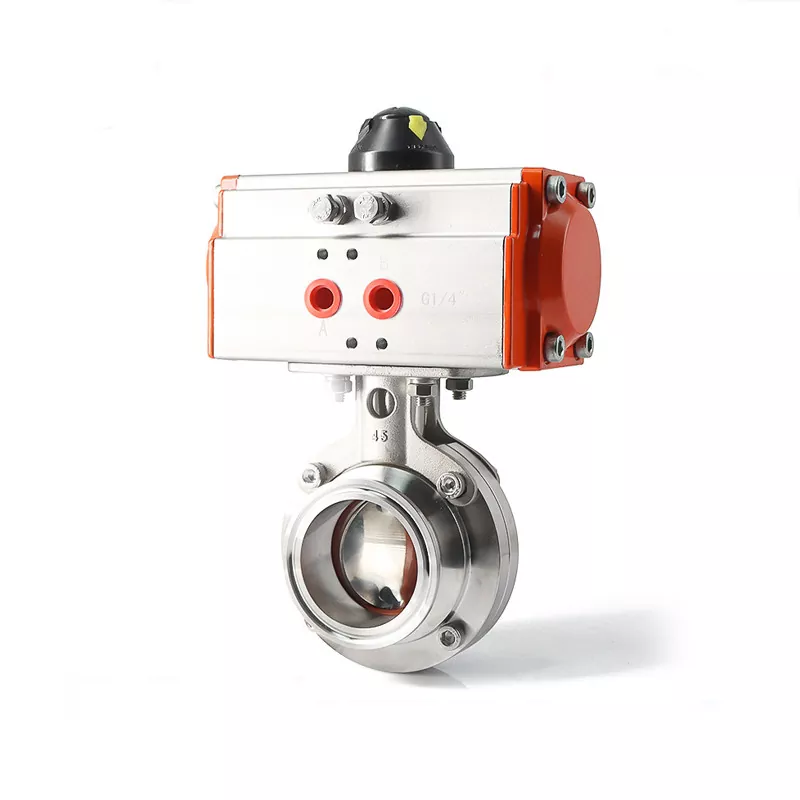

Vandret pneumatisk sanitær sommerfugleventil

Fremstillet af 316L rustfrit stål som standard krops- og skivemateriale, er den horisontale pneumatiske sanitære sommerfugleventil tilgængelig med EPDM, PTFE eller FKM tætningsmuligheder. Kunder kan også vælge forskellige pneumatiske aktuatortyper, positionsindikatorer, monteringsbeslag og sanitære forbindelser for at matche deres udstyr og rørkrav.

DINGYUE leverer sanitære ventiler til fødevarer og drikkevarer, biofarmaceutiske, finkemikalier og væskekølingsapplikationer til datacentre med materialesporbarhed, præcisionsbearbejdning og 100 % anvendelig ventiltrykstest, der understøtter ensartet B2B-forsyning.

Sådan fungerer ventilen

Driftsprincippet kombinerer en kvart-omdrejnings butterflyventil med pneumatisk aktivering.

Driftssekvens

Trykluft → Pneumatisk aktuator → Ventilspindel → Skiverotation → Flowkontrol

Når trykluft kommer ind i aktuatoren, genererer aktuatoren rotationsbevægelse, der drejer sommerfugleskiven.

Åben position

Skiven roterer omtrent på linje med rørledningen, hvilket tillader væske at passere gennem ventilen.

Lukket position

Skiven roterer hen over strømningsvejen og lukker for rørledningen.

Automatiseret drift

Den pneumatiske aktuator kan modtage signaler fra anlæggets styresystem, hvilket muliggør automatisk åbning og lukning i henhold til processekvensen.

Dette gør ventilen velegnet til applikationer, hvor operatører har behov for gentagelig ventildrift uden manuel adgang til hver ventil i rørsystemet.

Fejlsikre muligheder

Afhængigt af den valgte aktuator:

· Dobbeltvirkende: Air betjener både åbning og lukning.

· Normalt lukket (NC): Fjederkraften returnerer ventilen mod den lukkede position, når luft fjernes.

· Normalt åben (NEJ): Fjederkraften returnerer ventilen til åben position, når luften fjernes.

Den korrekte konfiguration afhænger af processtyringsstrategien og den nødvendige fejlposition.

Materialer og tekniske specifikationer

Vigtige tekniske fordele

Kompakt pneumatisk konfiguration

Den pneumatiske aktuator giver automatiseret drift uden at kræve manuel adgang til ventilhåndtaget, hvilket gør den praktisk til udstyrssamlinger og centraliseret processtyring.

Hygiejnisk rustfrit stålkonstruktion

Standard 316L rustfri stålkonfiguration giver korrosionsbestandighed og er velegnet til krævende hygiejniske og højrente væskemiljøer.

Glat indre overflade

En indvendig overfladefinish på Ra ≤ 0,8 μm er tilgængelig for den specificerede konfiguration, hvilket hjælper med at reducere områder, hvor procesmedier kan ophobes.

Fleksible tætningsmaterialer

EPDM tilbydes som standardtætning, mens PTFE og FKM er tilgængelige til applikationer, der kræver forskellige kemiske eller temperaturegenskaber.

Flere forbindelseskonfigurationer

Tri-Clamp, gevind/union og stumpsvejsede konfigurationer gør det muligt at matche ventilen med forskellige sanitære rørsystemer.

Konfigurerbar aktivering

Dobbeltvirkende, normalt lukkede og normalt åbne pneumatiske aktuatorkonfigurationer giver ingeniører mulighed for at vælge driftslogikken i henhold til processen.

Sporbar materialekontrol

DINGYUE leverer materialetestrapporter (MTR) og varmenummersporbarhed for gældende ordrer, hvilket understøtter materialeverifikation gennem hele leveringsprocessen.

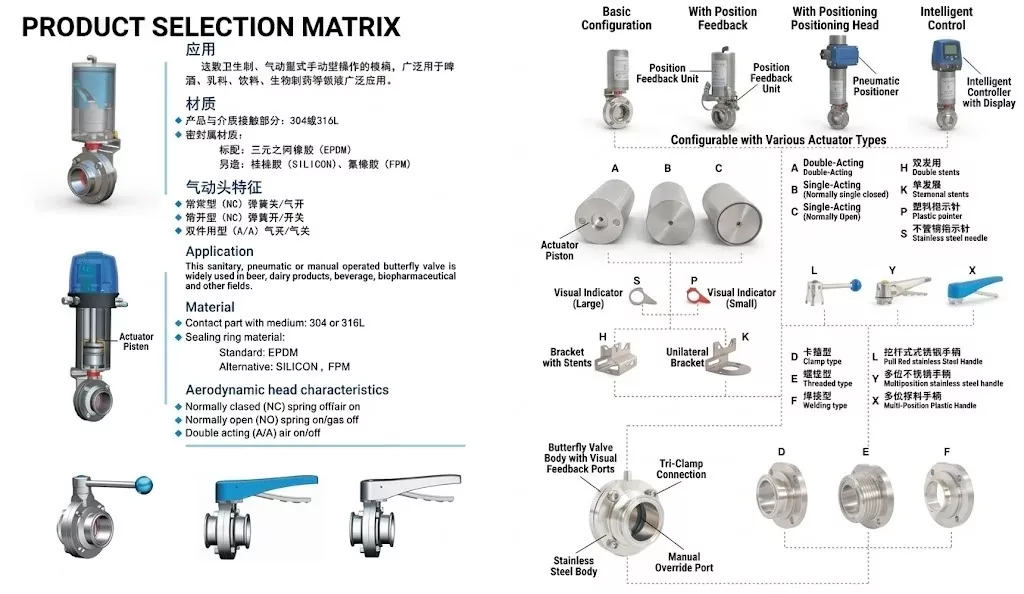

Pneumatisk aktuatorvalg

Aktuatoren bestemmer, hvordan den sanitære sommerfugleventil reagerer på pneumatiske signaler, og hvad der sker, når lufttilførslen afbrydes.

Dobbeltvirkende aktuator

Kode: A

Lufttryk bruges både til åbning og lukning.

Velegnet til:

· Automatiserede proceslinjer

· Hyppig cykling

· Anlæg med kontinuerlig trykluftforsyning

· Applikationer, der kræver kontrolleret åbning og lukning

Enkeltvirkende normalt lukket

Kode: B

Aktuatoren bruger trykluft til at åbne ventilen, mens fjederkraften returnerer den til den lukkede position, når lufttrykket fjernes.

Anbefales, når processen kræver en fejllukket konfiguration.

Enkeltvirkende Normalt Åben

Kode: C

Aktuatoren bruger trykluft til at lukke ventilen, mens fjederkraften returnerer den til den åbne position, når lufttrykket fjernes.

Anbefales, når processen kræver en fejlåbningskonfiguration.

Indstillinger for positionsindikator

S — Indikator i rustfrit stål

En holdbar mekanisk indikator velegnet til krævende industrielle miljøer.

P — Plastic High-Visibility Indicator

En letvægtsindikator designet til nem visuel identifikation af ventilposition.

Tilslutnings- og monteringsmuligheder

Tilslutnings- og monteringskonfigurationen skal vælges i henhold til det eksisterende rørsystem og tilgængelig installationsplads.

Tri-Clamp-forbindelse — D

En hygiejnisk forbindelse med hurtig udløsning, der er meget udbredt i hygiejniske behandlingssystemer.

Fordelene omfatter:

· Nem installation

· Hurtig demontering

· Praktisk vedligeholdelse

· Velegnet til sanitære rørsystemer

Gevind / Union Connection — E

Designet til rørsystemer, der kræver tilslutninger med gevind eller unionsstil.

Denne mulighed kan overvejes, når det omgivende udstyr bruger kompatible hygiejniske gevindgrænseflader.

Stumsvejset forbindelse - F

Designet til permanente rørinstallationer.

Stumsvejsede forbindelser kan anvendes, hvor ventilen er integreret direkte i procesrøret, og hyppig fjernelse ikke er nødvendig.

Monteringsbeslag

H — Kraftig dobbeltsidet beslag

Giver en robust aktuator-til-ventil monteringskonfiguration til applikationer, hvor mekanisk stabilitet er vigtig.

K — Enkeltsidet Beslag

En mere kompakt monteringskonfiguration, hvor installationsplads eller sensorplacering skal tages i betragtning.

For udstyrsproducenter skal aktuatororientering og omgivende frigang bekræftes før produktion.

Anvendelsesindustrier

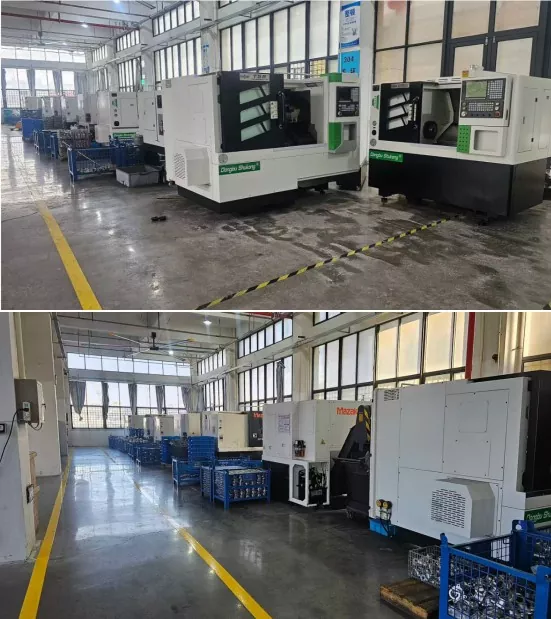

Workshop for avanceret fremstilling

Ser du disse skilte på vores fabriksvægge? Vi opbevarer vores forskellige typer rustfrit stål – som SS304 og SS316 – i helt adskilte områder med deres egne maskiner. Vi blander dem aldrig sammen. Dette garanterer, at når du betaler for premium, rustbestandigt metal, får du præcis, hvad du har betalt.
